多倍频感应耐压试验装置厂家简介
武汉永利集团提供多倍频感应耐压试验装置厂家价格、多倍频感应耐压试验装置厂家报价，产品选型，技术支持，是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。
多倍频感应耐压试验装置厂家特点及工作原理
该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组。
采用触摸式操作方式，配备热敏打印机进行汉字打印。
可预置50Hz、100Hz、150Hz、200Hz的试验频率（可�。ッ绞降鹘诘缪梗ú匠た梢允凳钡鹘冢≡�1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：
1. 体积小、重量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。
多倍频感应耐压试验装置厂家参数配置

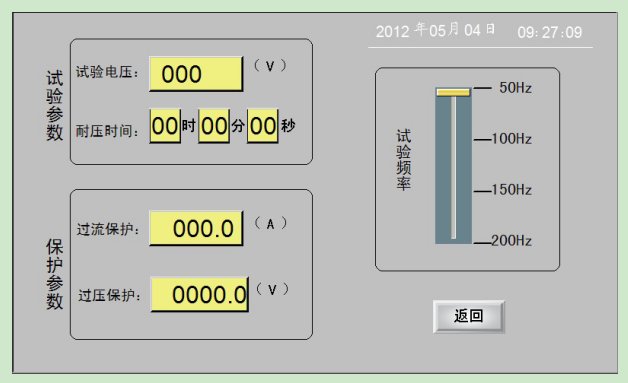

在主界面下，点击“参数配置”菜单后，弹出如图3所示的界面。
图 1
功能介绍如下：
1. 试验参数：
（1）试验电压：设置期望达到的输出电压，是指接入被试品绕组上的电压，单位为V，只有当电压大于等于此设定值后，才容许耐压计时启动。
（2）耐压时间：设置保持试验电压的时间长度。
2. 保护参数：
（1）过压保护：设定需要保护的极限电压值，超过此限值，装置自动关断输出；
（2）过流保护：设定需要保护的极限电流值，超过此限值，装置自动关断输出；
（3）闪络保护：升压及稳压计时过程中，高压瞬间变化值达闪络保护值，超过此限值，装置自动关断输出；
3. 试验频率：设定要进行试验的电源频率。可供选择的值为：50Hz、100Hz、150Hz、200Hz。
多倍频感应耐压试验装置厂家耐压试验

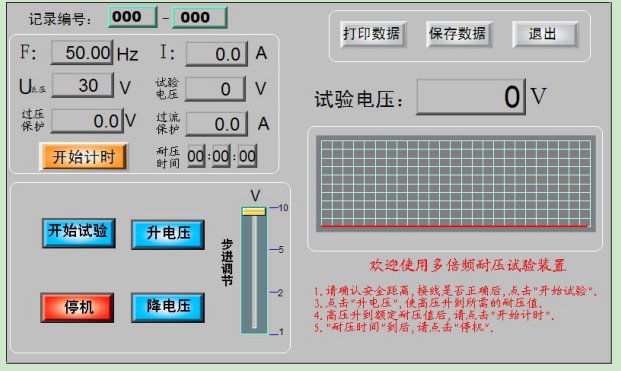

在主界面下，点击“耐压试验”菜单后，弹出如图4所示的界面。
图 2
1. 显示参数：
（1）试验频率（f）：当前要进行试验的电源频率。
（2）U端口：变频器输出的端口电压，不是加在试品上的电压。
（3）过压保护：设定的保护电压。
（3）过流保护：设定的保护电流。
（4）试验电流（I）：流过被试品的电流值。
（5）目标电压：设定的期望达到的电压值（二次电压）。
（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。
（7）试验电压：目前加在被试品上的电源电压。
2. 功能菜单：
（1）开始试验：电压此键，装置开始工作，输出电压。
（2）升电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，升高步长设定的电压（U端口）。
（3）降电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，降低步长设定的电压（U端口）。
（4）故障复位：装置发生保护后，点击此键，恢复到常态，不然，所有工作按键不能工作。
（5）紧急停机：发生异常，点击此键，装置快速关断输出。
（6）降压停机：计时时间到，试验完成，点击此键，降压完成试验。
（7）打印数据：试验完成后，点击此键，弹出打印列表，可进行打印操作。
（8）保存数据：试验完成后，点击此键，弹出保存操作界面，可进行保存数据的操作。
（9）退出：试验完成后，点击此键，回到主界面。
