    电缆震荡波局放电云测试仪厂家简介

    来源：www.whmoen.com    更新时间：2020-05-11

    电缆震荡波局放电云测试仪厂家简介
    武汉永利集团提供电缆震荡波局放电云测试仪厂家价格、电缆震荡波局放电云测试仪厂家报价，产品选型，技术支持，本电缆震荡波局放电云测试仪可用于10kV及以上电力电缆进行现场交流耐压试验、局部放电现场检测及故障定位。本系统满足目前电力系统市场需求和现运行的电缆基本都进入“中年期”需要及时的检测和维修，本设备将耐压试验、局放检测、故障定位等功能集一身，极大的简化了系统设备运输、现场试验安装、降低了试验成本。带来丰厚的经济效益和科研价值。

    电缆震荡波局放电云测试仪厂家系统软件功能
    1）本系统适用于220kV及以下电压等级电缆PD现场检测及定位。
    2）本系统采集部分实现无线数据采集，增强了系统和操作人员的安全性。
    3）本系统提供参数设置�？�、信号采集�？�、数据分析及谱图显示、数据存储、离线数据回看、分析、处理计算放电位置，可对局放故障进行定位。
    4）本系统提供放电谱图、故障定位谱图、放电相位谱图、放电次数谱图、放电类型识别等功能。
    5）本系统具有数字滤波、动态阈值、小波分析、时延鉴别、相关分析等抗干扰功能，可根据信号特征，对放电脉冲和干扰脉冲进行取舍和鉴别，以及通过简单模式识别进行PD类型识别。
    6）本系统根据阻尼振荡电压波形与局部放电信号关系图以及定位谱图确定局部放电的类型，对电缆的整体绝缘状况和寿命做更有效的评估和预测。

    电缆震荡波局放电云测试仪厂家系统连接及试验步骤

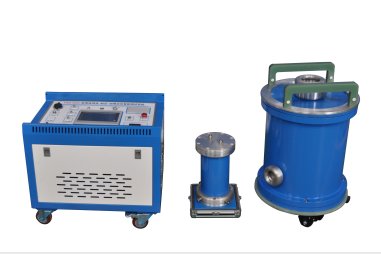

    ME-OWST电缆现场PD检测及故障定位系统构成照片如图3-1所示。ME-OWST电抗器与分压器及采集单元通过阻塞阻抗连接，并且连接好低压接线。ME-OWST电源控制主机电源输出与分压器及采集单元连接，采集单元的PD采集控制线、分压器输出线都与ME-OWST电源控制主机相连，PD信号通过无线方式传输。电缆试品与分压器高压端进行连接。试验开始前，须检查系统所有连线是否正确，检查核实准确无误后进行试验。
    试验步骤：
    检查接线准确，要求试验区内所有人员撤离。
    打开系统主机电源开关，并开启下位机电源。
    打开系统软件，完成所有参数设置并核查。
    使用方波校准仪进行校正，校准完成后撤下校准仪。
    操作系统软件进行升压，完成试验，系统将试验数据自动保存。
    试验完成后可立即进行分析，也可随后完成分析并形成报告。

    电缆震荡波局放电云测试仪厂家现场试验流程

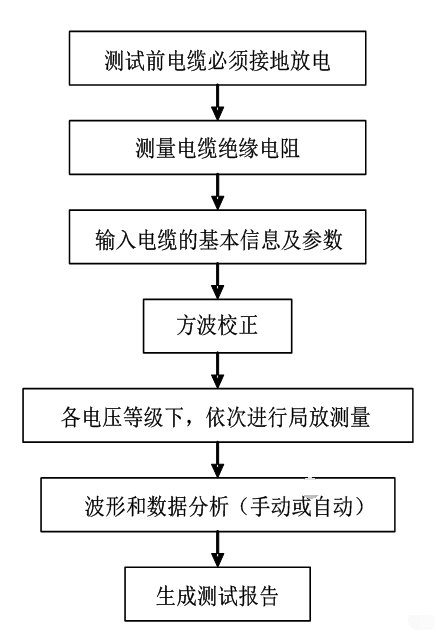

    振荡波电压下电缆局放检测及定位系统的测试操作流程如图5-2所示：

    图5-2 ME-OWST现场试验流程图


    图5-2 ME-OWST现场试验流程图

    ME-OWST电缆震荡波局放电云测试仪设备清单

    序号

    设备名称

    数量

    备注

    1

    电源控制主机

    1

    耐压及局放试验

    2

    电抗器

    1

    无局放谐振电抗器

    3

    分压器

    1

    无局放电压及局放采样

    4

    电抗器和分压器连接件

    2

    高压连接件1、地线1条

    5

    方波校准器

    1

    20pC-20nC

    6

    信号及电源电缆

    4

    输入电源线1条、电源输出线1条、分压器线1条、PD信号线1条、

    7

    电缆PD检测及故障定位系统软件

    1

    在ME-OWST电源控制计算机内

    8

    工具箱

    1

    安装工具及连接线

    ME-OWST电缆局放检测及故障定位系统设备一套，本系统设备清单如表5-1 ME-OWST设备清单表所示：
    表5-1 ME-OWST设备清单表
