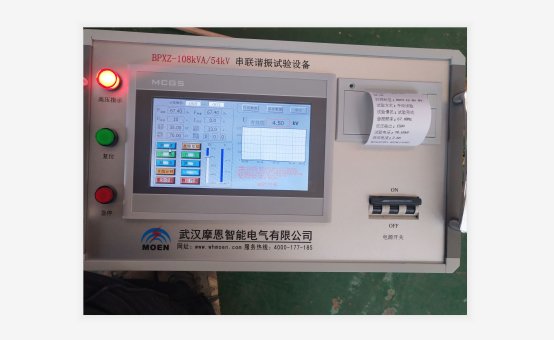

串联谐振试验设备厂家

来源：www.whmoen.com    更新时间：2020-05-06

串联谐振试验设备厂家简介
    武汉永利集团提供串联谐振试验设备价格，厂家价格，详情可以咨询客服
    串联谐振试验设备主要针对10kV、35kV电缆，10kV、35kV及以下电压等级开关、互感器，10kV/20000kVA 、35kV/31500kVA主变的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
    该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。


串联谐振试验设备技术指标
22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过22kV,试验时间5min；
52kV---满足35kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过52kV,试验时间60min；
42kV--满足10kV及以下电压等级开关、互感器的交流耐压试验;工作频率：30-300Hz,试验电压不超过42kV,试验时间1min；
95kV--满足35kV及以下电压等级开关、互感器的交流耐压试验;工作频率：30-300Hz,试验电压不超过95kV,试验时间1min；
35kV--10kV/20000kVA主变的交流耐压试验;工作频率：45-65Hz,试验电压不超过35kV,试验时间1min；
68kV--35kV/31500kVA主变的交流耐压试验;工作频率：45-65Hz,试验电压不超过68kV,试验时间1min；
2、输出电压波形畸变率：<1.0％
3、允许连续工作时间：额定条件下一次性工作60分钟；
4、装置自身品质因数：Q≥30(f=45Hz)
5、装置输出波形：正弦波
6、输入电源：三相380V或单相220V
7、频率调节范围：30Hz～300Hz
8、系统测量精度：1.5％
9、装置具有过压、过流、零位启动等保护功能

串联谐振试验设备设备遵循标准
《电气装置安装工程电气设备交接试验标准》    GB50150-2006
《高压谐振试验装置》                        DL/T 849.6—2004
《电抗器》                                  GB10229.88
《电力设备预防性试验规程》                  DL/T596-1996
《耦合电容器和电容分压器》                  IEC358(1990)

串联谐振试验设备被试品试验配置一缆表

设备组合 被试品对象	电抗器 27kVA/27kV四节	激励变压器输出端选择	试验电压（kV）
10kV/300mm?/2km	使用电抗器四节并联	1.5kV	≤22kV
35kV/300mm?/0.5km	使用电抗器两节串联两组并联	3kV	≤52kV
10kV开关、互感器	使用电抗器两节串联	3kV	≤42kV
35kV开关、互感器	使用电抗器四节串联	6kV	≤95kV
10kV/20000kVA主变	使用电抗器两节串联及补偿电容	3kV	≤35kV
35kV/31500kVA主变	使用电抗器三节串联及补偿电容	6kV	≤68kV
