ME220B直流系统综合特性测试仪效率特性测试

来源：www.whmoen.com 更新时间：2018-05-08

ME220B直流系统综合特性测试仪效率特性测试
连接直流负载的被测充电装置，在交流输入电压为额定值时，使被测充电装置输出直流电流在额定值，输出直流电压为浮充电压调节范围上限值运行时，同时测量交流输入功率和直流输出的电压值与电流值，由直流输出电压值与电流值乘积得到充电装置直流输出功率。

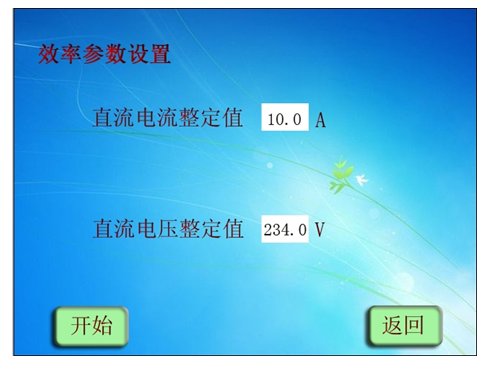

进入效率特性参数设置如图二十二所示，首先对参数进行设置。

图二十二
■ 直流电流整定值：指被测试的单个充电�？榈牡缌鞫疃ㄖ�。缺省值为30A，范围在0A至30A。
■ 直流电压整定值：指被测试的单个充电�？榈缪乖诔涞绲缪沟鹘诜段诒浠氖涑鲋�。缺省值为220V，范围在190V至250V，缺省值为110V，范围在80V至140V。
■ 如在测试过程中按面板确认键，程序停止该项试验。
■ 如用户需再做其他项目试验，点击返回，返回上级菜单，直至进入主菜单
■ 做其他项目试验设置其值，重复试验。

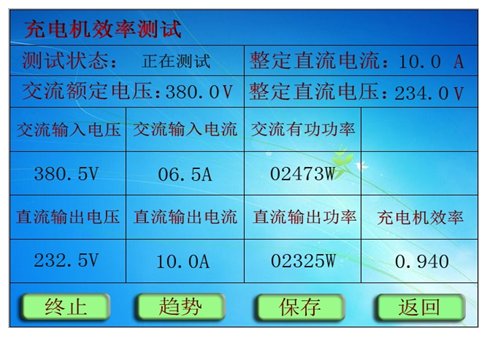

直流系统综合特性测试仪测试界面如图二十三所示。

直流系统综合特性测试仪图二十三
■ 若需要保存数据，请参照稳压保存数据方式。
■ 测试结束后点击趋势按键，可看到电压电流曲线图。
■ 返回设置，需要终止测试后才能回到电流稳定精度参数界面。
■ 如用户需要再做其他项目试验，按返回键，返回上级菜单，直至进入主菜单做其他项目试验设置其值，重复试验。

上一篇：ME220B直流系统综合特性测试仪三相不平衡度测试

下一篇：ME220B直流系统综合特性测试仪限压特性测试
