    ME220B直流系统综合特性测试仪装置结构

    来源：www.whmoen.com    更新时间：2018-05-08

    ME220B直流系统综合特性测试仪装置结构
    该直流系统综合特性测试仪的检测方法严格按DL/T 459-2000《电力系统直流电源柜定货技术条件》规定执行，实现对直流电源的充电机、蓄电池的各项技术指标进行检测。
     （一）直流系统综合特性测试仪可实现的三相交流输入电压调整，其范围为380 V ±15%；检测数据精度≤0.5%；汉化液晶显示，可打印测试结果；且人机对话方便。
     （二）该直流系统综合特性测试仪在设计上采用模块化组合结构，体积小、重量轻，方便车载运输及在各变电站移动检测。

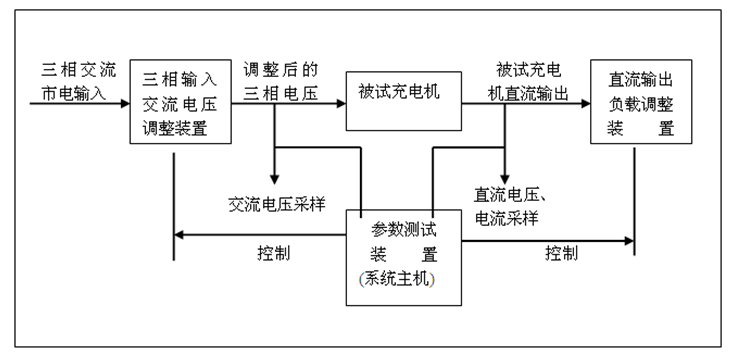

      （三）直流系统综合特性测试仪由系统主机装置、交流电压调整装置组成，如下图所示。采用微型计算机控制技术，通过调节被试充电机的交流输入电压及输出负载，同时系统主机自动进行采样计算，实现对充电机及蓄电池技术指标的检测。



    测试原理图
    （四）可备份历史测试记录。

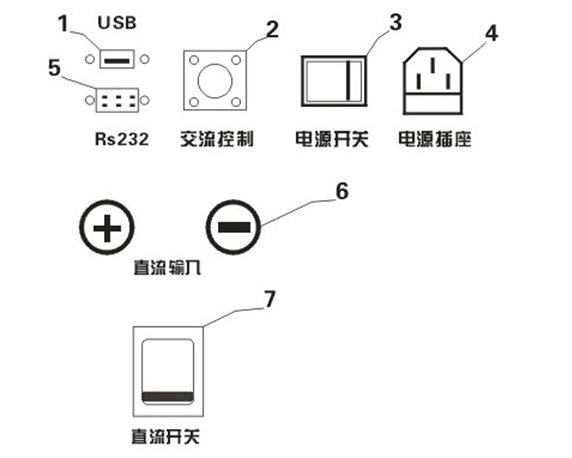

    （五）主机面板布置如下图（图一）



    1、 U盘连接端口。
    2、 控制输出该接口控制调压装置自动调压。
    3、 电源开关。
    4、 电源插座（带保险）保险为250V/3A
    5、 通信接口装置与上位机数据通信和控制接口，也是装置升级接口。
    6、 U+、U-直流负载接线柱。
    7、 直流断路器。

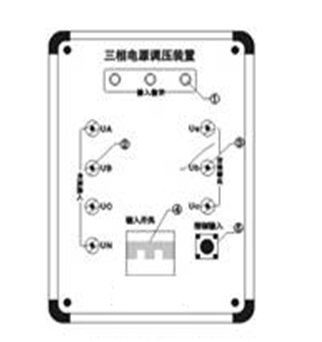

    （六）调压器装置面板布置图（图二）


    1、输入指示灯
    2、交流输入接线柱
    3、交流输出接线柱
    4、交流输入开关
    5、控制输入开关
