接地引下线导通测试仪操作方法

来源：www.whmoen.com    更新时间：2020-07-30

MEDT-10A接地引下线导通测试仪操作方法
1、按图三接线方法接线。

图三 四端子接线图
接地引下线导通测试仪附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+，小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。
2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根测量线（50米、5米）一端插入仪器接线座，带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。
4、为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5、接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。

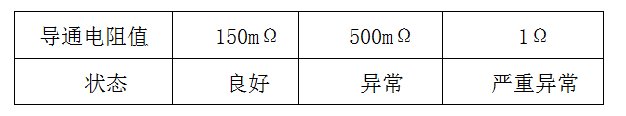

测试结果是否正常请参考下表：


6、弹起“测量” 键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。


接地引下线导通测试仪产品用途
    接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试是更有必要的。
    电力行业标准DL/T475-2006《接地装置特性参数测量导则》规定电气导通性应选用专门的仪器进行测量，仪器分辨率为1mΩ，准确度不低于1.0级。我公司依据此标准研制的MEDT-10A接地引下线导通测试仪是一种自动化程度更高的便携式测试仪, 专门用于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。仪器操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。
