MEYZ-608水内冷发电机绝缘电阻测试仪测量操作

来源：武汉永利集团更新时间：2018-04-28

MEYZ-608水内冷发电机绝缘电阻测试仪测量操作

进入初始设置画面（图一）

初始设置画面（图一）

1．初始测量图标处于选中状态，下面显示2500v表示测量电压。
(1)按→键在可以使时钟图标存储图标设置图标循环处于选中状态
(2)按启/停键1秒以上，启动测量，显示测量画面（图二）

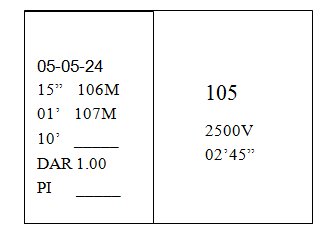

显示测量画面（图二）

? 2500v ：表示测试电压
? 大字体105 M ：表示测量的瞬时值
? 02’45”：表示测量过程中的时间
? 05-05-24 : 测量日期
? 15” 表示测量15秒的数值
? 01’ 表示测量1分钟的数值
? 10’ 表示测量10分钟的数值
? DAR 吸收比 DAR = R60s/R15s
? PI 极化比 PI = R10m/R60s

(3)测量过程按启/停键，或测量结束，显示放电画面（图三）

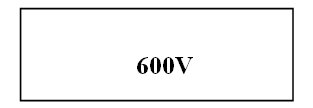

放电画面（图三）

600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等放电完毕，建议用户对试品进行人工放电。

(4)放电完毕之后，进入测量结果存储画面（图四）

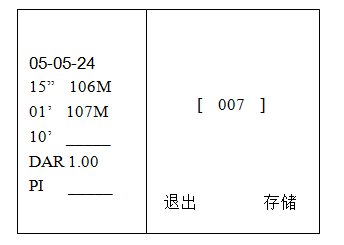

测量结果存储画面（图四）

右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明。
[ 007 ] ：表示测量数据存储的序号
按→键在可以使存储退出 007 循环处于选中状态。
在存储退出处于选定状态时候按启/停键回到初始设置画面（图一）
[ 007 ] 处于选中状态时候，按→键在可以移动选中的位，按↑↓键修改序号。
2．当时钟图标处于选中状态。
（1）按启/停键，进入时间显示与设置画面（图五）

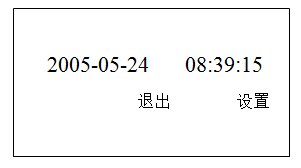

时间显示与设置画面（图五）
（2）退出处于选中状态按启/停键回到初始设置画面（图一）
（3）设置处于选中状态按启/停键会在日期、时间下面出现小箭头，按↑↓键修改日期时间。
（4）修改完毕，按启/停键设置会处于选中状态。
（5）按→键在可以使设置与退出循环处于选中状态。在修改日期时间时候，循环移动小箭头
3．当存储图标处于选中状态
（1）按启/停键，进入查看存储数据画面（图六）

查看存储数据画面（图六）
（2）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明
（3）[ 000 ] 到[ 007 ] 表示测量序号
（4）按↑↓键使[ 000 ] 到[ 007 ]处于选中状态，右边显示此序号的数据
（5）按→键翻页
（6）按启/停键回到初始设置画面（图一）
4．当设置图标处于选中状态
（1）按启/停键，进入设置画面（图七）

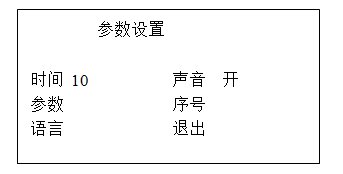

设置画面（图七）
（2）按→键使退出背光声音循环处于选中状态。
（3）按↑↓键改变相应的设置
（4）按启/停键回到初始设置画面（图一）
