    MOEORW-8317C互感器综合测试仪PC机操作软件使用说明

    来源：MOEN-8317C互感器综合测试仪PC机操作软件使用说明    更新时间：2018-04-23

    MOEORW-8317C互感器综合测试仪PC机操作软件使用说明
    11.1将配套光盘放入计算机光驱中，解压“软件”至C盘根目录。
    11.2首先，安装“wic_x86_chs.exe”文件，其次，安装“dotNetFx40_Full_x86_x64.exe”软件，默认安装地址即可。

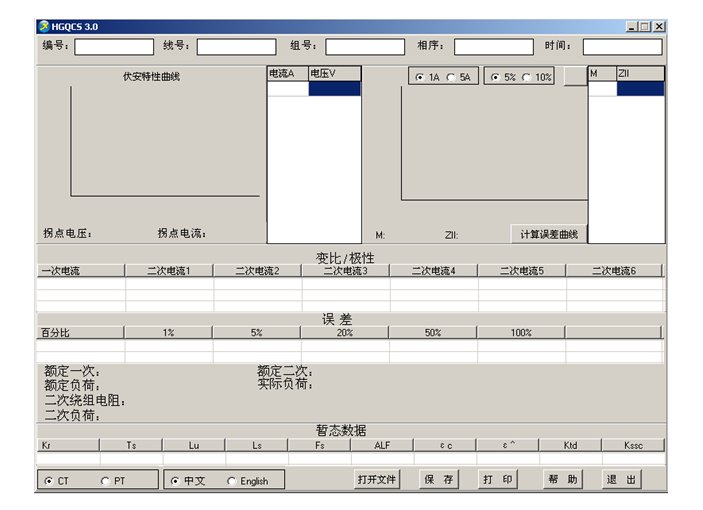

    11.3安装完毕后，打开“伏安特性”文件夹，选择打开“VATeXing.exe”操作软件，如图27即为上位机操作软件。
    11.4在“VATeXing.exe”操作软件中，下方选择互感器种类“CT”或“PT”，应用语言“中文”或“英文”。
    11.5如需生成报告格式文件，必须载入试验结果数据，具体操作方法如下：
    a）、将存储试验数据的U盘连接至计算机。
    b）、在图27中选择打开“选择文件”，出现图28操作窗口，在图28中可根据需要载入所需文件。

    c）、试验结果数据说明：以“A”为开头的数据为励磁特性结果数据，以“B”为开头的数据为变比极性
    结果数据，以“C”为开头的数据为负荷结果数据，以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据，以“T”为开头的数据为暂态结果数据。

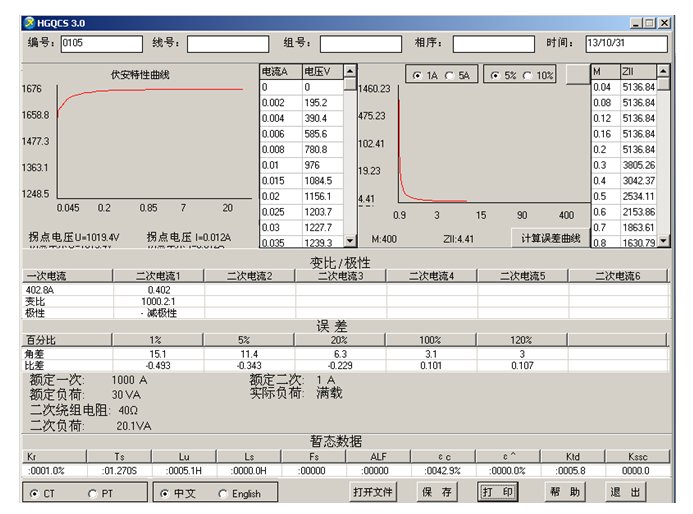

    11.6 载入数据结束后，选择“确定”出现图29界面，在此界面右上方设置相应参数后，选择“生成误差曲线”则完成所有试验结果的载入。

    11.7 载入全部完成后，可根据需要选择“保存”或打印结果数据。

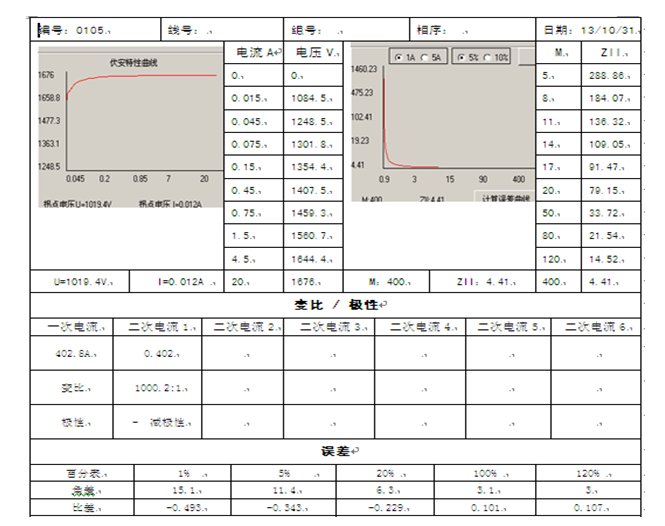

    11.8  选择“保存”选项，则以WORD的形式显示结果如图30。

    11.9  如需继续加载试验结果数据，请先清除上次载入的数据。
