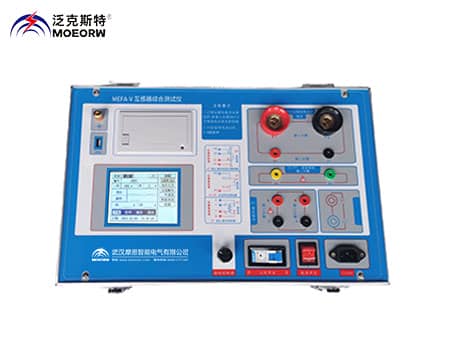

MEFA-V 互感器综合测试仪产品用途
设计用于对35KV及 以下保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
MEFA-V 互感器综合测试仪产品特点
1、支持检测CT和PT；
2、满足使用需求；
3、无需外接其它辅助设备，单机即可完成所有检测项目；
4、自带微型快速打印机、可直接现场打印测试结果；
5、采用智能控制器，操作简单；
6、大屏幕液晶，图形化显示接口；
7、按规程自动给出CT/PT（励磁）拐点值；
8、自动给出5%和10%误差曲线；
9、可保存3000组测试资料，掉电后不丢失；
10、支持U盘转存资料，可以通过标准的PC进行读�。⑸蒞ORD报告；
11、小巧轻便≤22kg，非常利于现场测试。
MEFA-V 互感器综合测试仪技术参数
1.测试仪主要测试功能：
|
CT |
PT |
|
伏安特性（励磁特性）曲线 |
伏安特性（励磁特性）曲线 |
|
自动给出拐点值 |
自动给出拐点值 |
|
自动给出5%和10%的误差曲线，可测限值系数实际值（ALF） |
变比测量 |
|
变比测量 |
极性判断 |
|
极性判断 |
交流耐压测试 |
|
一次通流测试 |
铁心退磁 |
|
交流耐压测试 |
PT伏安特性电压倍数可调(1.2—3.5) |
|
铁心退磁 |
|
|
可测中低压互感器，零序互感器伏安特性 |
|
2.测试仪主要技术参数：
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～1200V（电流最大设置20A） |
|
|
大电流输出 |
0～600A |
|
|
励磁测量精度 |
≤0.5%（0.3%*读数+0.2%*量程） |
|
|
CT 变比测量 |
范围 |
≤5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
3--500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90% |
|
1）输入电压 220Vac±10%、额定频率 50Hz；
2）测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
3）参数对应的环境温度是23℃±5℃。
