MOEORW-9415 配电网线路单相接地故障定位装置设备组成

来源：武汉永利集团更新时间：2018-04-20

MOEORW-9415 配电网线路单相接地故障定位装置设备组成
本设备包括发射机、传感器、接收机及相关附件：发射机的接线盘、输出连接线、挂线杆、电源线及保护地线，传感器的挂线杆等组成。
一、发射机
发射机用于向故障线路施加超低频脉动直流信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。

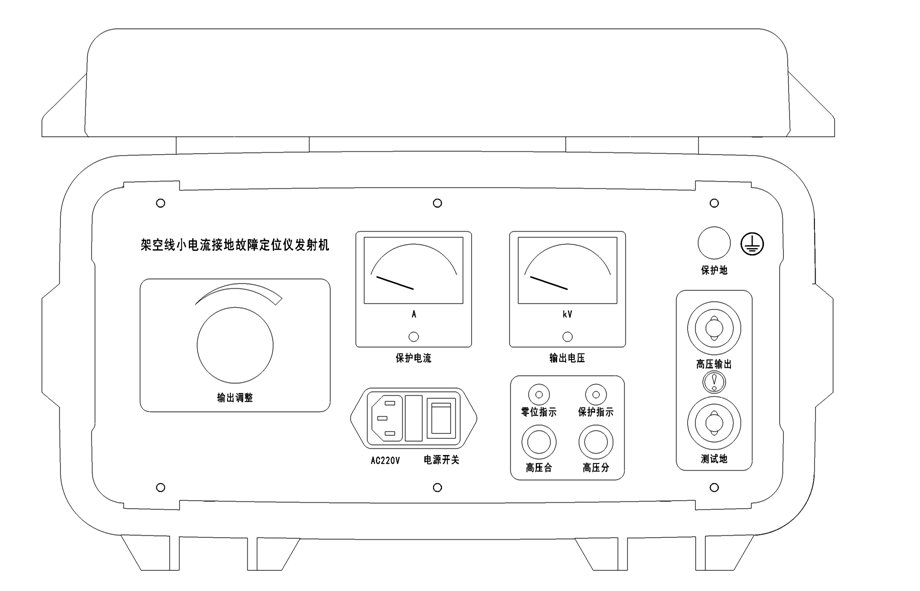

发射机面板如图2-1-2所示：

图2-1-2 发射机面板

其中：
1、电源插座、保险管、电源开关：用于连接220V电源线，更换保险管，以及进行电源的开关。
2、高压合按钮：电源开关打开之后，需要电压调整在零位时，按“高压合”按钮，设备才有高压信号输出。
3、高压分按钮：用于停止设备输出。
4、零位指示：用于指示调压旋钮处在零位。
5、保护指示：用于指示设备进入保护状态。该指示灯亮时，表示设备处于保护闭锁状态，设备停止信号输出。调整“输出调整”旋钮至零位，复位该指示灯。
6、输出调整旋钮：用于调整输出电流、电压大小。该旋钮只有在零位时（零位指示灯亮），才能按“高压合”按钮启动发射机正常输出信号。
7、保护电流：用于指示设备输入电流的大�。缡淙氲缌鞔笥诒；ざㄖ�4A，则内部保护电路动作，设备停止工作。此时需要将电压调整旋钮调至零位后复位保护电路，然后重新调整电流大小。
8、输出电压：用于指示设备输出电压的大小
9、保护地端子：用于连接保护地线，接大地网。
10、高压输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。
11、测试地插座：接工作接地线，接大地网。
二、传感器
传感器用于挂在故障线路的沿线检测电流信号，并通过无线方式向地面上的接收机传输数据。
传感器面板如图2-2-1所示：

图2-2-1 传感器面板

三、接收机
接收机用于在地面接收传感器的无线传输数据，并在液晶屏上显示测量结果。
接收机面板如图2-3-1所示：

图2-3-1 接收机面板
