MOEORW-9800A无线高低压核相仪组成和简介

来源：武汉永利集团更新时间：2018-04-20

MOEORW-9800A无线高低压核相仪组成和简介
本综合测试仪包括MOEORW-9800A无线高低压核相仪主机及相关附件：
主机有以下功能，并根据不同功能使用相应附件：
? 低压脉冲测距，附件：低压脉冲测试线
? 脉冲电流测距，附件：脉冲电流耦合器
? 声磁同步定点，附件：定点传感器、耳机

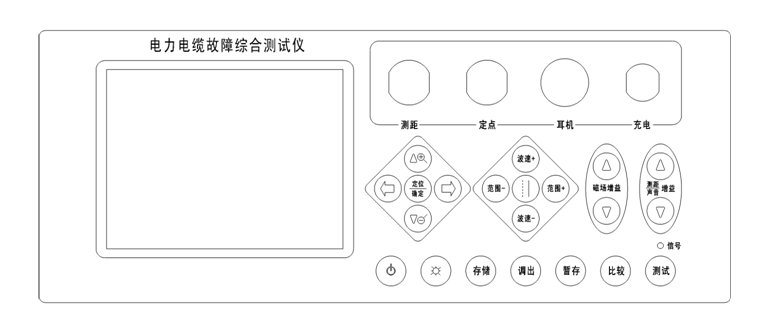

主机面板如图2-1-1所示：

图2-1-1 主机面板

面板上有以下内容：
1、液晶屏幕：
显示各种信息，显示的内容在以后章节中有详细介绍。
2、按键和指示灯：
（1）开关键：长按2秒钟有效，用来打开或关闭仪器电源。
（2）键：背光键，用来打开和关闭液晶屏背光。
（3）存储键：用来存储当前波形。
（4）调出键：调出SD卡中存储的历史波形。
（5）暂存键：在仪器内存中暂存当前波形，以备双波形比较。
（6）比较键：同时显示当前波形和暂存波形，以便比较两波形的异同。
（7）和键：用来移动光标。
（8）定位／确定键：定位功能：自动移动光标，定位故障点。
（9）确定功能：当某些操作需要时，用来进行确认。
（10）上/放大和下/缩小键：在正常测试时，用于对波形的缩�。糯�。当调出SD卡已存储的波形时，用来选择需要查看的波形。
（11）磁场增益＋/－：用来在定点模式下调整同步磁场信号的增益。
（12）范围＋/－键：用来改变当前测试范围（量程）。
（13）光标切换键：用来切换虚实光标。
（14）波速＋/－键：用来调整电缆波速度。
（15）测距/声音增益＋/－：用来调整测距 / 定点声音信号的增益。
（16）面板右上角区域的“低压脉冲”、“脉冲电流”、“路径探测”、“精确定点”指示灯用来指示当前工作模式，
（17）测试键：在低压脉冲模式：按一下进行一次测试；在脉冲电流模式下：按一下进入等待触发状态；在定点和路径模式下无效。
（18） “信号”指示灯：低压脉冲模式：测试时闪亮一次；脉冲电流模式：触发时闪亮一次；定点模式：磁场触发时闪亮一次。

3、接口：
（1）测距插口：接故障测距用的低压脉冲测试线或脉冲电流耦合器。
（2）定点插口：接声磁同步定点传感器。
（3）耳机插口：用来在定点模式下，接耳机监听声音。
（4）充电插口：用来接充电器，对仪器内置电池充电。
