    ME-2132电缆寻迹故障定位仪接收机面板结构

    来源：武汉永利集团    更新时间：2018-04-20

    ME-2132电缆寻迹故障定位仪接收机面板结构

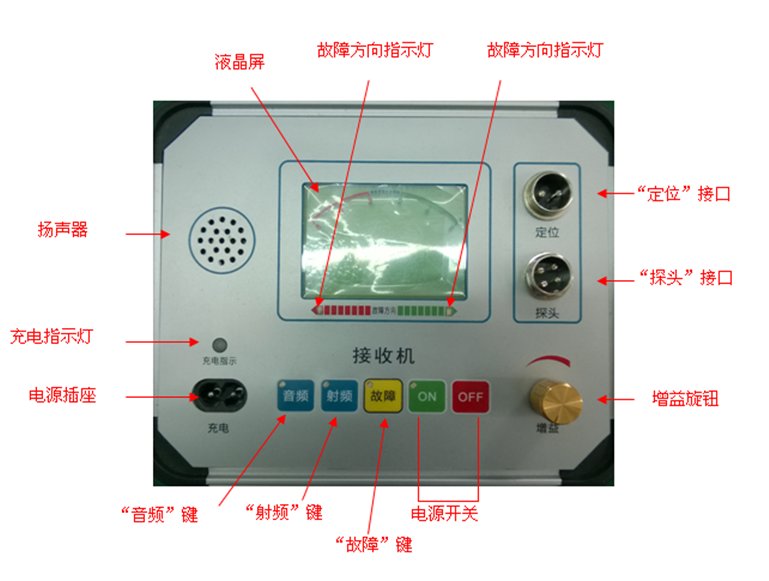

    1、面板结构

    2、作用说明
    a) 电源开关
       按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
    b)“定位”插座
       差分测试桩接口；
    c)“探头”插座
       路由探测棒和震动探测器接口；
    d)电源插座
       交流220V接口；
    e)增益电位器
      控制各种工作方式的声响强弱；
    f)故障方向指示灯
          在定位状态时，用于显示故障所在的方向，红灯亮表示故障在靠近红色的差分测试桩的一侧，绿灯亮表示故障在靠近绿色的差分测试桩的一侧；
    g)扬声器
      声音输出；
    h)液晶屏
      显示工作模式及接收到的信号强度大�。�
    i)“音频”键
      当在射频模式时，按下进入音频模式，音频指示灯亮；
    j) “射频”键
      当在音频模式时，按下进入射频模式，射频指示灯亮；
    k) “故障”键
    当在射频模式时，按下进入故障定位，故障指示灯亮，用于探测线缆对地绝缘不良点的定位测试；
