微机继电保护测试仪谐波数据设置

来源：www.whmoen.com 更新时间：2020-08-03

MEJB-902F 微机继电保护测试仪谐波数据设置

本�？槔锏男巢ㄓ辛街窒允灸Ｊ�：一是以幅值的方式，另外一种就是以基波的百分比来表示。此时，谐波的幅值就和基波的幅值有直接联系。而且，测试仪输出的叠加后的波形也和这个基波的幅值有关系。一般来说，在进行谐波制动试验时，基波的幅值应设置得大于保护的动作整定值（比如说差动保护的启动值），以保证在谐波较小或为0的时候，保护能可靠动作。

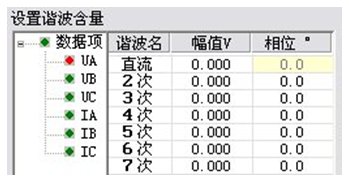

在这个页面设置谐波的幅值和相位。图上左边红色的数据相指的是将要叠加谐波的对应相的通道。幅值有两种方式表示，图中是以幅值的方式表示的，所以其单位是想对应的电流电压的单位，如果以基波的百分比来表示，则显示的是占基波的百分之多少。这里基波和谐波的相位对试验的结果影响不是很大，一般就用默认的设置就可以了。如果需要设置的话，根据保护的定值设置其两者之间的相位就可以了。
数据复归按钮：试验前设置好的试验数据，在试验期间各量的幅值和相位可能有变化，在试验结束后，按此键可以让数据“复归”到试验前的状态。这极大地方便了重复性试验。
刷新按钮：该按钮对那些参与过前一个试验的参数不起作用，而只对进行下一个试验前修改的新数据有效。能将新修改的数据“刷新”至修改前的状态。
清零按钮：它将当前窗口中显示的各次波形（包括基波、直流，以及2~20次谐波）的幅值清零，相位回到其默认状态。即A相的相位回到“ 0° ”，B相的相位回到“－120°”，C相的相位回到“120°”，该键仅对当前界面上显示的参数有效。

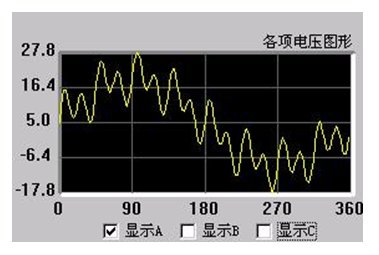

这里是对叠加后的波形显示。可以选择3相都显示，也可以单独显示一相的波形。如图中所显示的就是A相电压叠加后的了谐波以后的波形。这个图形显示很方便与示波器的图形进行对比。

各相电压的直流输出范围是-160~160V，基波和谐波的输出范围是0~120V；各相电流的直流输出范围是-10~10A，基波和谐波的输出范围是0~40A。

在同一个通道中叠加的波形有效值总和不能超过120V（40A/30A）。若超出范围，软件将给出超出范围提示，此时请检查输入数值或检查数据变化后总幅值是否已经超过了120V（40A/30A）。在数据输入时和输出变化中均要进行叠加幅值检查。
