MEJB-802三相继电保护测试仪试验差动继电器校验

来源：武汉永利集团    更新时间：2018-04-17

MEJB-802三相继电保护测试仪试验差动继电器校验
（1）直流助磁特性的测量
在差动试验中，制动电流 Izd 设定为直流电流，逐次改变 Izd 值，在每一助磁电流时加减动作电流 Idz（可用自动试验方式），测出动作电流IDZ，绘制制动特性曲线。
（2）比率制动特性的测量
制动电流 Izd 设定为基波电流，逐次改变 Izd 值，在每一制动电流时加减动作电流 Idz，测出动作电流IDZ，绘制制动特性曲线。

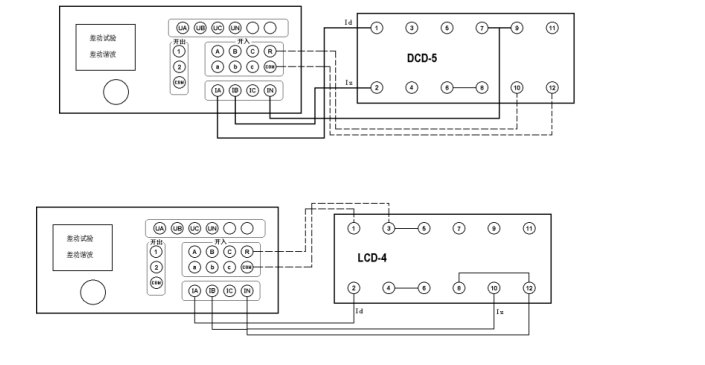

若是DCD—2（A）型差动继电器，其试验接线如下：IA——7，IB——9，IN——1，开入A——10，开入公共端+COM——12，继电器的3和5，6和8分别短接即可。
（3）二次谐波制动特性的测量
制动电流Izd 设定为二次谐波电流，逐次改变 Izd 值，在每一制动电流时加减动作电流 Idz，测出动作电流IDZ，绘制二次谐波制动特性曲线。
（4）高次谐波制动特性的测量
在差动谐波试验中，制动电流 Izd 设定为各次谐波叠加电流，逐次改变 Izd 的某次谐波值，测出动作电流IDZ。
