三通道直流电阻测试仪系统介绍

来源：武汉永利集团    更新时间：2020-07-30

三通道直流电阻测试仪

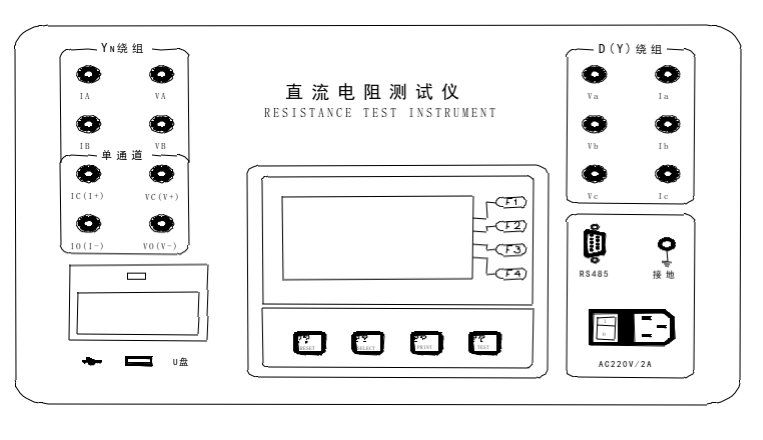

仪器面板见图一。
1、交流电源输入及开关：整机AC220V，50Hz交流电源输入口，带有保险仓，保险2A，开关为整机电源的接通与关闭。
2、RS485：标准485通讯接口。
3、：接地柱，为整机外壳接地用，属保护地。
4、IA、IB、IC、IO端子：YN绕组测量用电流输出端子。
5、VA、VB、VC、VO端子：YN绕组测量用电压输入端子。
6、Ia、Ib、Ic端子：D或Y绕组测量用电流输出端子。
7、Va、Vb、Vc端子：D或Y绕组测量用电压输入端子。
8、显示器：大屏幕彩色液晶显示器，显示菜单、电流值、电阻值及辅助信息等。
9、选择键：测试方式的选择键。
10、复位键：整机回到初始状态，初始化仪器，切断输出电流。
11、打印键：打印测量数据、及输入信息、内存信息等。
12、测试键：选定测量方式后按此键，仪器按选定方式启动进行测试，测定数据显示后，重新按此键将重新测试，重新建立缓冲区数据以达尽快稳定。
13、F1—F4功能键：改变液晶对应指示选项,用以选择、修改选定项。
14、打印机：打印电流、电阻值以及辅助信息结果。
15、U盘接口：连接U盘用以导出内存数据。
