MOEORW-3100冲击耐压试验装置

来源：www.whmoen.com    更新时间：2024-06-13

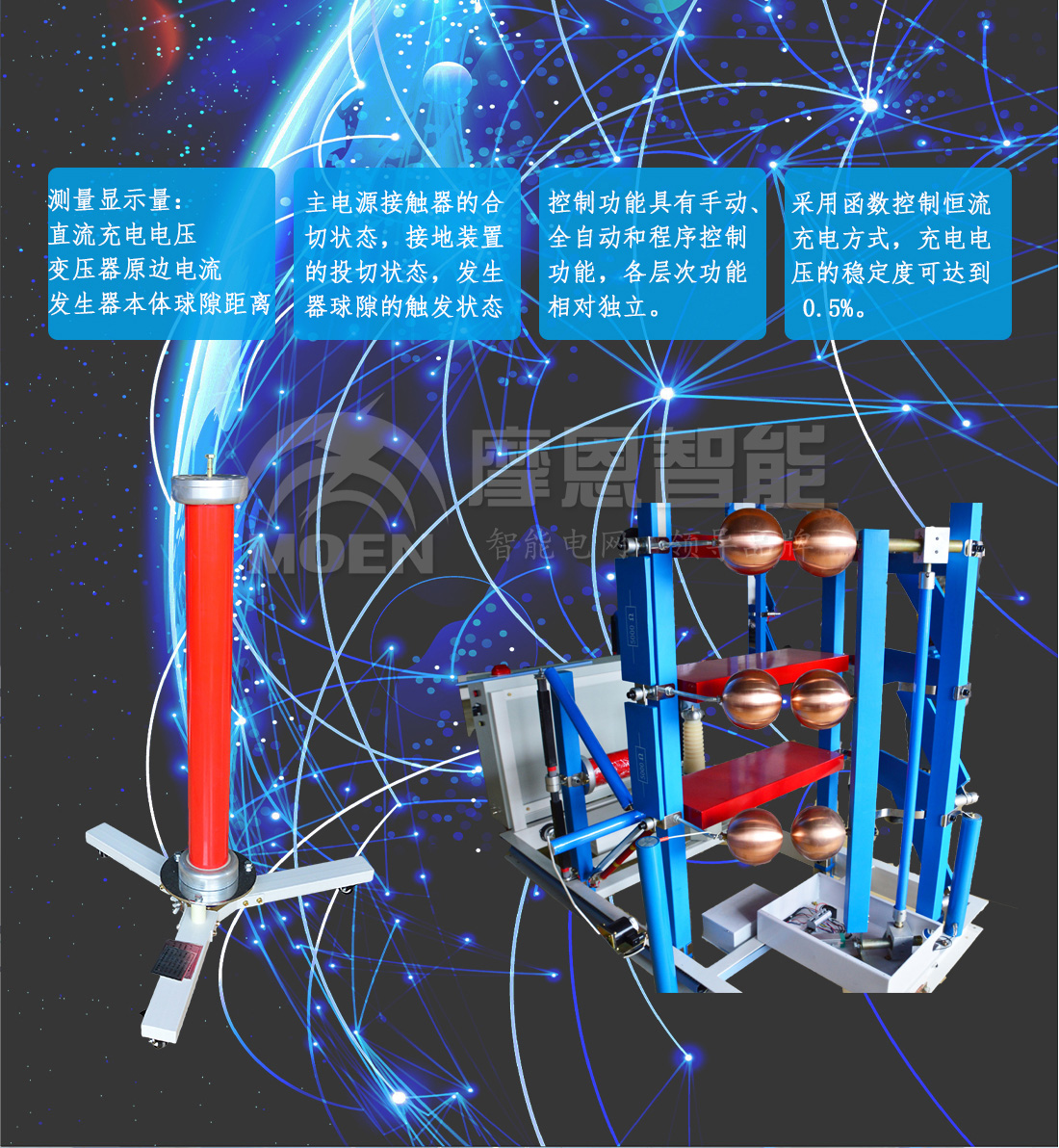

MOEORW-3100/300kV 冲击耐压试验装置产品简介：

    冲击耐压试验装置是模拟脉冲高电压的试验设备。在现实生活中，脉冲高电压是经�？梢杂龅降摹＠缱匀唤绲纳恋绱蚶祝淅状岢鱿址浅８叩穆龀宓缌骱偷缪梗芪б不岣杏Τ龊芨叩穆龀宓缪梗挥秩缭诘缌ο低持械目厣璞傅暮锨胁僮饕不岬贾滤蔡穆龀宓缪�。这些瞬态的脉冲电压幅值往往在几十千伏或几百千伏以上，将会导致设备损坏并危及人身安全，因此进行冲击电压的试验研究是非常必要的。另一方面，模拟自然的雷电现象进行放电机理的研究也是很有意义的。
    冲击耐压试验装置可发出各种形状的脉冲波形，但是根据试验研究的需要，按照有关国际标准和国家标准的规定，主要产生以下几种冲击电压波形：
    标准雷电冲击波形
    标准操作冲击波形
    其他特殊的冲击电压波形，如特种操作冲击波等。

MOEORW-3100/300kV 冲击耐压试验装置控制系统技术参数：
  ○充电电压：整定范围 0~100.0kV
  ○工作范围 20.0~100.0kV
  ○整定偏差 ≤±1%
  ○不稳定度 ≤±1%
  ○整定分辨 0.1kV
  ○充电时间：整定范围 30~180s
  ○整定分辨 1s
  ○报警时延 2s
  ○加压次数：整定范围 1~999
  ○保护设定：过流保护值 可设定
  ○过压保护值 可设定
  ○动态充电保护 可选择
  ○静态充电保护 可设定
  ○触发脉冲：大于15kV，上升时间小于100ns，极性可切换
  ○输出冲击稳定性：大于99%


MOEORW-3100/300kV 冲击耐压试验装置控制系统使用范围：
   冲击耐压试验用来检验各种高压电气设备在雷电过电压、操作过电压等冲击电压作用下的绝缘性能和保护性能，试验电压要比设备绝缘正常运行时承受的电压高出很多。许多高压电气设备在出厂试验、型式试验时或大修后都必须进行冲击耐压试验。冲击电压发生器也是高压实验室的基本设备之一，随着输电电压等级的不断提高和电缆等大电容量电气设备的广泛应用，冲击电压发生器的输出电压和能量也不断提高。



MOEN-3100/300kV 冲击耐压试验装置组成部件如下表所列:

部件名称

功能说明

安装位置

控制柜

提供各种控制命令

安装在发生器本体底座上

脉冲放大器1

发生器本体球隙触发

安装在发生器本体底座上

隔直电容器

隔离触发脉冲的直流高压

安装在发生器第一球隙附近

点火反馈分压器

检测发生器球隙的触发状况

安装在发生器本体底座

直流电压分压器

测量发生器充电电压

安装在发生器本体底座

脉冲放大器2

截断装置球隙触发

安装在截断装置底座上

从操作单元

各种控制命令、参数的输入及状态显示

安装在控制柜上

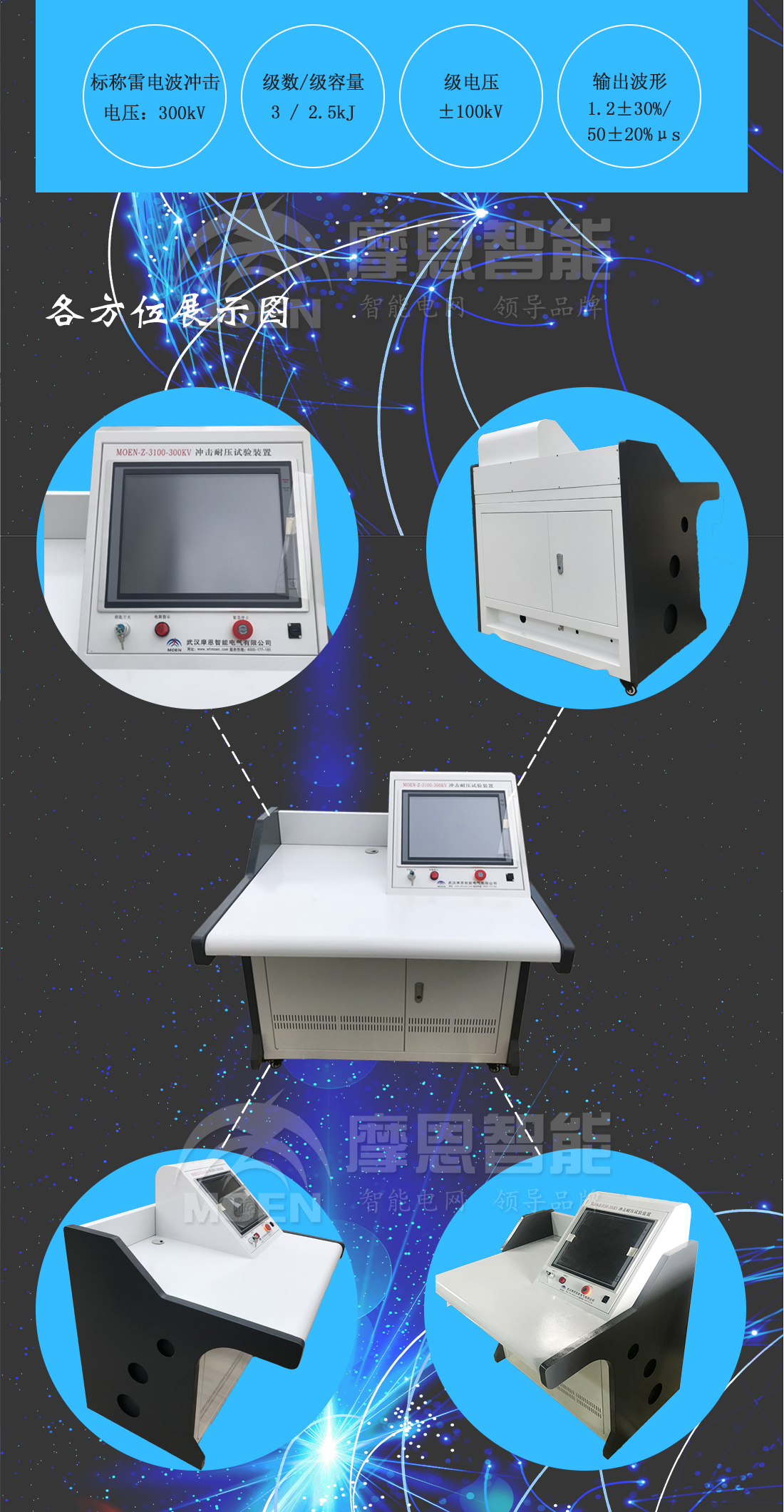

主操作单元

各种控制命令、参数的输入及状态显示

安装在控制室的控制台上。

2芯多模光纤

连接控制柜和主操作单元
