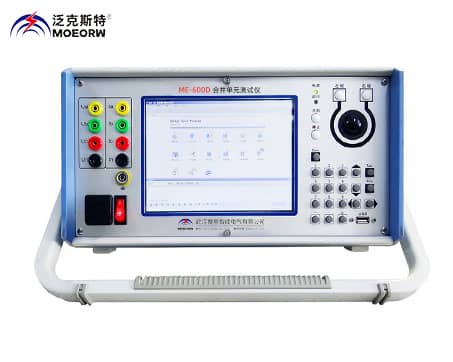

    ME-600D合并单元测试仪

    执行标准：DLT 281-2012
    产品别称：合并单元测试仪、合并单元一体化测试仪、合并单元现场测试仪
    产品特性：
    ※输出谐波:直流分量，2~20次谐波;
    ※输出频率:0~2500Hz，分辨率：1mHz；
    ※小信号输出:12×（0~7.07VAC/0~10VDC），分辨率：1mV；
    产品品牌：MOEORW/泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆

    合并单元测试仪

    产品特点
        ME-600D合并单元测试仪是一款专为合并单元测试而开发的测试工具。针对现阶段智能站实际工程的建设及设计的差异，该装置可对电子式互感器输入、电磁型互感器输入、电子式及电磁型互感器混合输入的合并单元进行全面而有效的测试，继而满足各种实际工程中的合并单元测试工作。
    ◆合并单元测试仪产品特点
         ?集成高精度模拟信号输出源（0.05级），无需外接标准源，即可完成合并单元检测工作；
        ?能同时对6路电压、6路电流进行测试，并对测出的结果自动评估给出合格与否的结论；
        ?可适用于传统互感器输入型、电子互感器输入型、混合输入型等各种类型的合并单元的测试；
        ?测试功能丰富，可对合并单元进行全面测试，提供包括精度、谐波、暂态误差、同步性、规约、额定延时、并列/解列逻辑、压力等一系列专业测试�？椋�
        ?内置辅助直流输出，110V/220V可切换，可为合并单元供电；
        ?内置工控机，可单机操作或外联PC操作，操作软件一致；
        ?散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；

     ◆合并单元测试仪产品功能
         ?精度测试：幅值误差、相位误差、频率误差、复合误差、谐波含量测试；
        ?暂态测试：暂态误差和非周期分量衰减时间常数测试；
        ?同步性测试：对时/守时性能进行测试；
        ?延时测试：额定延时、绝对额定延时（响应时间）测试；
        ?SOE测试：Goose响应时间（SOE）测试；
        ?规约测试：检测合并单元报文通讯规约一致性、报文离散度、报文异常等；
        ?CID测试：检测合并单元报文与SCD文件一致性；
        ?并/解列测试：检测合并单元母线电压切换、并列、解列逻辑正确性；
        ?压力测试：异常报文处理能力测试、网络压力测试；
        ?PCAP回放测试：可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，可定量发送指定帧报文，可循环播放。
    ME-600D合并单元测试仪技术参数：

    交流电压源

    6×120V，分辨率：100μV，更大输出功率：40VA/相

    精度：0.05%

    交流电流源

    6×20A，分辨率：25μA，更大输出功率：120VA/相

    精度：0.05%

    直流电压源

    6×170V，分辨率：100μV，更大输出功率：30VA/相

    精度：0.1%

    直流电流源

    6×10A，分辨率：25μA，更大输出功率：60VA/相

    精度：0.1%

    输出频率

    0~2500Hz，分辨率：1mHz

    精度：0.001Hz

    输出相位

    0~359.999°，分辨率：0.001°

    精度：0.05°

    输出谐波

    直流分量，2~20次谐波


    电流、电压同步性


    ＜5μs

    辅助直流输出

    110V/220V DC，可切换


    小信号输出

    12×（0~7.07VAC/0~10VDC），分辨率：1mV；

    幅值精度：0.05%

    相位精度：0.05°

    频率精度：0.001Hz

    光纤以太网口

    6对×100Mbits/s，SC，多模，1310nm；

    IEC61850-9-1/2/LE，Goose，IEEE-1588；

    发送离散度：<0.1μs

    接收时标精度：<25ns

    更大输出流量：>95M

    1588对时精度：<80ns

    光纤串口

    5对×（2~10Mbits/s），SC，多模，850nm；

    IEC60044-7/8，FT3；支持曼码或异步串口传输方式；

    发送离散度：<0.1μs

    接收时标精度：<25ns

    同步接口

    内置GPS；

    1对×IRIG-B/PPS光口，SC，多模，850nm

    精度：<1μs

    电以太网口

    1个，RJ-45，100Mbits/s


    开关量输入

    8路，10-250VDC或空接点，自动识别，无极性


    开关量输出

    8路，空接点/快速开出，交直流开断能力：0.5A，250V

    快速开出时间：<10μs

    屏幕

    8.4’，1024×768


    供电电源

    AC：220V±15%， 频率：50Hz±10Hz


    体积

    360 ×200 ×415 （mm）

    重量：16.8Kg
