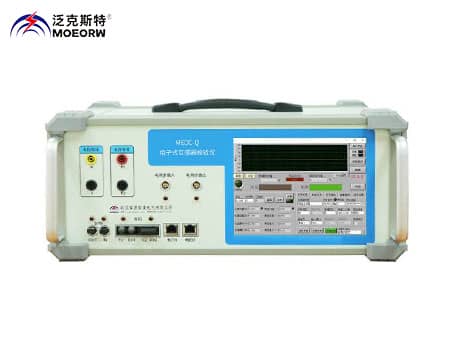

MEDC-Q 电子式互感器校验仪

电子式互感器作为模拟世界到数字世界的桥梁，在数字化变电站中占有举足轻重的地位，可以认为电子式互感器是数字化变电站的基石，所有的数字量都是来源它，因此电子式互感器的精度和性能非常重要。

我国计量法规定所有的计量器具都必须得到量传，也就是所有的计量器具都必须能够实现量值朔源。

因此在实际应用中需要对电子式互感器进行量传，在现场安装后也需要对其进行校验， 验证其测量精度和稳定性，以及对 IEC61850 协议支持的正确性。

由广东电网公司电力科学研究院和我司共同研发的 MEDC-Q电子式互感器校验仪正是为了解决电子式互感器的检测校验问题。

它支持 IEC61850-9-1、IEC61850-9-2、IEC61850-9-2LE 协议，能对电子式互感器进行角差、比差校验，对电子式互感器的绝对时延进行测试，并可对通信报文进行全面分析，对电子式互感器进行各种通信故障测试以及精度校验。

本校验仪内核采用双 CPU 架构，功能强大，以 24Bit AD 芯片和 512 倍过采样技术大大扩展了带宽，提高了测量精度。

同时，采用多档位自动切换和 FIR 滤波器提高动态范围和信噪比。

使用 LabView 开发管理软件，界面美观，使用方便。

本仪器电源和交流采样部分采取了电磁兼容处理措施，能够适应现场比较复杂的测试环境，并且采用便携式设计方案，便于合并单元的实验室和现场检测。

本仪器通过了中国电力科学院的性能测试，并在全国各省市地区的绝大部分数字化变电站做了大量的现场校验， 具有广泛的应用基础。

MEDC-Q 基于IEC61850 的电子式互感器校验仪自身精度 0.05 级，可实现对 0.2S 及以下等级的电子式互感器的校验。

MEDC-Q电子式互感器校验仪主要用于对符合 IEC61850（-9-1、-9-2、-9-2LE） 标准输出的电子式互感器进行校验。

校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。

技术指标
输入范围：
1）交流输入量程：
电压量程：100V/√3 和 100V
电流量程：1A、5A
2）小信号输入量程：
150mV、200mV、225mV、4V、1.625V、1V、2V、3.25V、4V、6.5V
3）小信号输出量程（选配）：输出电压: 0~ 7V
输出谐波: 2~ 40 次
测量精度
1）精度等级：0.05 级 (比差< 0.05%，角差< 2')
2）测量精度：电压（V）：0.05%RD
电流（A）：0.05%RD
3）交流精确测量范围：
电压(V):10%-120%Un (有效值 0.05%RD Un =100/√3V 或 100V)
电流(A):1%-120%In (有效值 0.05%RD In=1A 和 5A)
4）小信号测量精度 ：
1V 以上量程：1%-120%Un 0.05S 级(用于检计量互感器 )
1V 以下量程：100%~2000%Un 0.05%级(用于检保护互感器)
5）谐波测试精度：
比差：0.1%Uh 或 0.1%Ih 角差：10 分
其它参数
1）通信协议：IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE
2）以太网接口：
ST 光纤接口：1 个（多模光纤波长 1310nm）
SC 光纤接口：1 个（多模光纤波长 1310nm）
RJ45  接口： 2 个
3）同步接口：
光同步输出（支持光 PPS 和光 IRIG-B）
光同步输入（支持光 PPS 和光 IRIG-B）
电同步输出 1 个
电同步输入 1 个
其他：
显示：TFT 液晶分辨率 800*600
操作：触控操作 同时支持 USB 鼠标、键盘操作
尺寸：411mm×305mm×153mm
整机重量：8.5kg
供电电压: AC 220V±10%，50Hz
外部空气温度：-10℃～55℃
zui大相对湿度：< 85%
