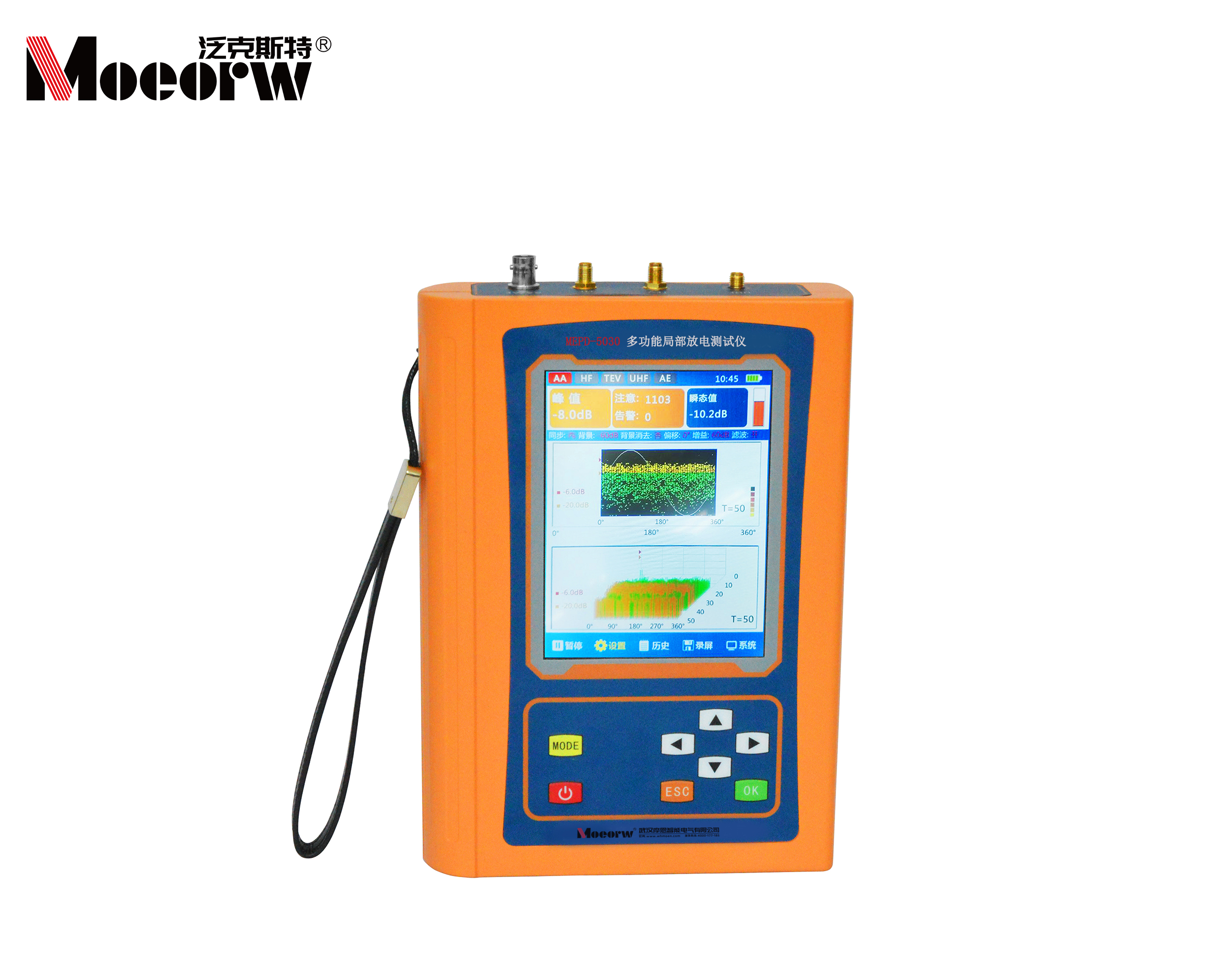

    MOEORW-5030 多功能局部放电测试仪

    执行标准：局部放电测量仪》JB/T 7586-1994 《局部放电检测仪视在放电校准器》 JB/T 7088-1993
    产品别名：多功能局部放电测试仪、多功能手持式局部放电测试仪
    产品特性：
    ※可快速检测高压电气设备特别对高压电缆局部放电状况;
    ※体积�。� 重量轻，便于携带；
    ※可根据用户需求定制；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    MOEORW-5030 多功能局部放电测试仪简介
    局部放电是电力设备绝缘劣化的征兆和表现形式，又是绝缘进一步劣化的原因。由于绝缘击穿的后果经常比较严重，因而对电力设备进行局部放电检测显的尤为重要。电气设备的局部放电属于不会使电极完全短接的电气放电。这种放电幅值通常较�。侨纯梢允咕敌圆欢舷陆担赡艿贾聑ui终的故障。带电式局部放电检测提供了既快速又简单的方法，用以识别可能会引起停电或人员伤害的潜在绝缘故障。
    针对国家电网《电力设备带电检测技术规范》相关带电检测要求，本仪器采用高频检测技术测量局部放电，综合运用计算机技术、超声波，暂态地电波采样技术、模拟电子技术、高速信号采集技术和先进的数字信号处理技术，基于Linux操作系统平台开发，提供局部放电的二维，三维图谱，幅度相位谱波形和放电信号量化值，通过静态或动态对单个周期或多个周期的局部放电脉冲波形做详细的观测和分析，可以较好地评估电气设备局部放电情况。适用于高压电缆，电力变压器及其他电气设备绝缘性能的日常巡检，具有灵敏度高、适应性能强的特点，可以有效发现其相关绝缘缺陷，是电力设备带电运行时进行状态检测的理想工具。

    MOEORW-5030 多功能局部放电测试仪主要功能特点及指标
    1）现场可快速检测高压电气设备特别对高压电缆局部放电状况，使用方便，体积小， 重量轻，便于携带。
    2）局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和微弱信号处理技术，并采用高精度AD转换和高速数字信号处理芯片进行数字信号处理，具有良好的抗干扰性能和测量精度。
    3）集超声波、暂态地电波、高频、特高频多种方式联合检测局放信号。
    4）内置式非接触式空声传感器，可配置外置式表贴超声传感器。
    5）拥有相位直线、PRPD、PRPS等多种视窗来分析局放测试数据。
    6）支持数据存储，查看，删除等功能。
    7）支持波形数据录制功能。
    8）支持注意、报警多级阀值设定，通过不同幅值颜色对出现的问题提供直观提示。
    9）使用大容量锂电池供电，一次充电可连续工作6~8小时。
    10）使用Linux作为嵌入式操作系统，方便后期功能扩展、物联网技术的融合。


    MOEORW-5030 多功能局部放电测试仪主要技术指标
    1 非接触式超声波传感器（AA）
    传感器中心频率：40KHz±1KHz；
    动态测量范围：60dB；
    分辨率：0.1dB；
    线性度误差：<±15%；
    传感器形式：可弯曲形式/集波器形式。
    2 接触式超声波传感器（AE）
    检测频带：20KHz~200KHz；
    动态测量范围：60dB；
    分辨率：0.1dB；
    线性度误差：<±15%。
    3 暂态地电压传感器(TEV)
    检测频带：3MHz~100MHz；
    测量范围：0~60dBmV；
    分辨率：0.1dB；
    线性度误差：<±15%。
    4.4 特高频传感器(UHF)
    检测频带：300MHz~1500MHz；
    测量范围：-70dBm~-10dBm；
    传感器平有效高度：≥10mm；
    分辨率：0.1dBm。
    5 高频传感器(HF)
    检测频带：0.3MHz～30MHz；
    测量范围：0~70dB；
    增益：-30~20dB；
    分辨率：0.1dB；
    传输阻抗：≥10mV/mA；
    输入阻抗：50Ω。
    6 整机参数
    工作环境：温度-20℃～50℃，湿度0～85 %；
    显示屏：高清彩色5.6寸TFT液晶显示，分辨率480*640；
    主机体积：245x160x50；
    主机重量：1.35Kg；
    电池续航：约6小时。
