MEGK-JTM高压开关磨合寿命测试系统概述
MEGK-JTM高压开关磨合寿命测试系统针对各类高压断路器的磨合寿命测试而设计。系统采用工控机控制，多类型任意电压的高压断路器（AC110，AC220，DC24V，DC48V，DC110V，DC220V）的磨合测试，并以计算机为基础进行参数设定、时序控制。参数设定直观，时序控制简便，使工作效率和可靠性得到极大提升，而且克服了以往使用时间继电器进行磨合的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。
MEGK-JTM高压开关磨合寿命测试系统操作简单，是断路器生产厂家和电力物资验收检测单位对断路器磨合寿命检测的利器。
MEGK-JTM高压开关磨合寿命测试系统主要功能及特点
● 操作功能：本磨合装置可完成各类型交直流断路器，负荷开关，永磁开关等断路器的磨合寿命测试，是目前市场上功能性zui强的磨合装置。本磨合装置采用工业电脑架构，独特的计算机多线程分时控制系统来控制断路器的工作，可以按预设的参数进行单分、单合、合分、分合、分合分等重合闸操作，寿命试验。
● 操作电源：操作电源采用自行设计的大功率直流高精度操作电源，电源电压稳定，不会发生带线圈负载后电压跌落的情况，瞬时zui大电流可达40A。此电源非市场上调压器加硅整流型直流电源可比拟的。
● 本装置能带多少台断路器进行合分闸磨合，取决于所磨合的断路器的合分闸线圈电流的大�。灰怀咀爸贸惺艿膠ui大电流，就可以进行磨合。但是磨合台内部的储能电源只能给一台断路器进行储能，其他并联在合分闸控制端子的断路器，其储能电源必须外置。
● 报警功能：当正在磨合的断路器有出现拒分、拒合、误分、误合等故障时，磨合台上位机软件报错，并声光报警，同时设备切断电源停止工作。
● 保护功能：当发出合(分)命令后，经过适当延时（延时时间客户可以自行设置），自动切断合(分)闸电源，防止因断路器拒动或者辅助开关转换不到位而导致合(分)线圈长期带电。 另外独特的防反压技术，可以确保设备长期高效运行。
● 断口状态：磨合寿命测试单元，具有三个断口合闸、分闸状态指示。客户对当前运行状态实时监控，一目了然。
● 磨合类型：客户可编辑预设磨合类型和设置参数，系统自动保存记忆，下次直接调用，不需再次设定任何参数。
● 报告打�。耗ズ仙瓒ù问瓿珊螅砑行畔⑻崾荆⑼Ｖ共僮髅睿卸系缭�。并可自行保存数据，并可连接打印机，打印标准磨合报告格式（也可按要求定制报表格式）。
MEGK-JTM高压开关磨合寿命测试系统主要技术参数
2.1 使用环境
输入电源：220V±10% 50Hz±10%
大气压力：86～106kPa
温 度： -10～40℃
湿 度： ≤80%RH
2.2 安全性能
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
2.3 基本参数
◆ 操作电源：
可调直流DC5-270V ，分辨率0.1V，精度 ≤0.1％rdg±0.5V
可调交流AC0-AC250V 分辨率0.1V，精度 ≤0.1％rdg±0.5V
直流DC24V/DC48V，瞬时zui大电流：≤40A
直流DC110V/DC220V，瞬时zui大电流：≤30A
交流AC110V/220V，瞬时zui大电流：≤20A（可定制大功率）
◆储能电源：
可调直流DC5-270V，分辨率0.1V，精度 ≤0.1％rdg±0.5V
可调交流AC0-AC250V 分辨率0.1V，精度 ≤0.1％rdg±0.5V
直流DC24V/DC48V，额定电流：≤30A
直流DC110V/DC220V，额定电流：≤15A
交流AC110V/220V， 额定电流：≤10A（可定制大功率）
◆整定时间：
分合闸整定时间：1-60000ms，分辨率 1ms，精度 ≤0.1％rdg±1ms
储能整定时间：1-60000ms，分辨率 1ms，精度 ≤0.1％rdg±1ms
◆ 磨合次数：每个磨合单元的磨合寿命测试次数设置范围：1-10万次
尺寸重量：1000mm*900mm*1400mm(单工位) 80kg
MEGK-JTM高压开关磨合寿命测试系统注意事项
1、设备必须可靠接地，然后接好合分闸控制接线，储能线、断口检测线（视需要连接）等连接线后，仔细检查没有问题再合上空开电源，然后指示等亮，然后轻按一下电脑电源，等待电脑系统启动完成。

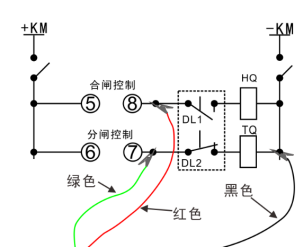

2、合分闸控制电源输出端不能短路，更不能串接电源。建议将断路器二次控制回路的辅助开关串接进去，这样不仅可以有效切断，另外还可以同步考核辅助开关的分合闸情况。
3、储能电源输出端正负极严禁接错，输出端也不能短路，更不能串接电源。
4、合分闸控制电源，储能输出电源都严禁超负荷使用。储能电源工作后一定要有延时休息时间，休息时间长短是根据输出电流大小来决定的，否则可能发热损坏。
5、本产品运输时必须采用木箱包装， 包装箱内应垫有泡沫防震层。包装好的产品， 应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。
6、设备平时不用时，应储存在环境温度-10℃ ～40℃ ，相对湿度不超过80%，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
7、在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（ 约二小时）空载运行，以使潮气散发，保护元器件。
8、仪器使用有技术问题，或者遇到仪器损坏或异常，应立即停止使用并通知本公司技术服务部。未经我司授权严禁自行开箱修理。
