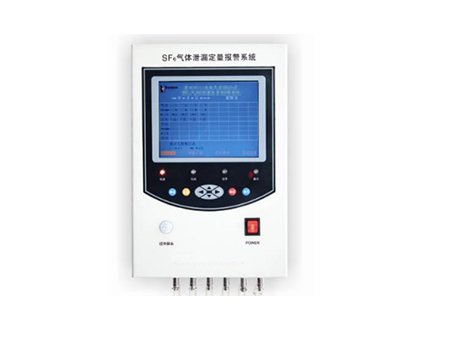

sf6气体泄漏报警系统
简介
sf6气体泄漏报警系统，是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线检测系统。
sf6气体泄漏报警系统主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
sf6气体泄漏报警系统采用红外法测量原理，能够实时、定量测量SF6浓度。不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；原装高精度数模转换器和进口长寿命氧传感器，可以为现场工作人员提供更多一层可靠保护。
sf6气体泄漏报警系统可广泛应用于各种电压等级的SF6开闭室、SF6开关室、 组合电器室（GIS室）、SF6主变室等。
sf6气体泄漏报警系统产品主要功能
1、环境中SF6气体含量定量测量功能；
2、环境中氧气含量定量测量功能；
3、缺氧或SF6含量超标报警功能；
4、缺氧或SF6含量超标，强制排风功能；
5、人工设置报警点；
6、环境中温、湿度检测显示功能；
7、定时排风功能；
8、定点采集功能；
9、人工强制排风功能；
10、实时显示各种参数功能；
11、历史数据查询功能；
12、12寸超大触摸显示屏，全中文显示，直观方便；
13、人体感应，自动启动风机或语音系统；
14、外部输入信号接口，信号可来自烟雾探头、门磁开关等（可�。�
15、输出接口，实现自动119火灾报警、启/停除湿机、电控门等众多智能化控制功能（可�。�
16、配备RS485信号输出，可以将数据上传至后台（可�。�
17、预留扩展接口，可以连接LED抬头显示屏（可�。�
18、设备寿命：大于10年。
sf6气体泄漏报警系统产品主要特点
1先///进的测试原理
系统采用红外原理，可定量、实时在线测量SF6泄漏气体含量，克服了传统测量方法如负电晕放电法和卤素传感器法只能定性判别是否越限的缺陷，能够准确得到气体中SF6含量。
2高可靠性
选用原装高精度数模转换器和进口长寿命氧传感器，稳定可靠。系统自动零点校准功能，有效克服了温度、湿度对测量结果的影响，消除了传统产品漂移和误报等缺陷。系统经检测，安全符合《JJG 914-1996六氟化硫检漏仪检定规程》要求！
3多重检测功能
主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。
4早期现场报警技术
微量检测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。
5多点组网检测
单个变电站多路采集点检测，满足现场环境需要，提高检测可靠性。
6远程监控功能
预留远程监控扩展，可将数据传送到远方控制中心。
7多种通讯方式
远程通讯可以采用多种通讯介质，包括开关量、RS485等。
8报警记录查询功能
主机配有大容量数据存储器，可存储多条报警记录，方便查询。
9红外监视功能
可选配，检测工作人员进入工作范围，自动语音提示实时检测结果，加强现场工作人员的直观感觉。
10免维护设计
尽心的电气设计，整机无可调节器件，高等级、品质保证的元器件选用，优异的抗干扰性能。
sf6气体泄漏报警系统主要技术指标
1sf6气体泄漏报警系统工作环境
温度范围：－35℃~＋60 ℃
湿度范围：≤95%RH
地震等级：7度
海拔高度：3000m
sf6气体泄漏报警系统SF6测量指标
测量范围：0～5000ppmv
报警点：可在100~3000ppmv内设置，默认1000ppmv
引用误差：±5%FS
重复性误差：<5%FS
零点漂移：<5%FS
量程漂移：<5%FS
报警误差：<5%
3氧气测量指标
检测浓度：0～20%
氧气浓度报警点：可在10.0%~20.0%内设置，默认18.0%
氧气测量精度：<0.5%,O2在21%时
4sf6气体泄漏报警系统电源及功耗
工作电源：AC 220V，50Hz
功耗：主机<40VA，传感器�？�<80VA
报警触点容量：AC 220V/7A，�？�、常闭
风机输出容量：AC 220V/7A，�？�
5sf6气体泄漏报警系统其它指标
温度测量范围： -40℃ ~ +99℃
湿度测量范围： 0～100%RH
风机通风时间设定：默认15MIN/次
通讯方式： RS-485总线方式
绝缘性能 外壳与电源间：>10MΩ
抗电强度 外壳与电源间：>2000V
电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击（浪涌） GB/T17626.5-1999 3级
平均无故障运行时间≥10000h
六、sf6气体泄漏报警系统组成
系统分为两个�？�： (1)、气体取样分析�？椋饕瓿蒘F6定量分析，O2定量分析、温湿度测量功能；(2)、主机及辅助功能�？椋饕瓿筛髂？樾鞴ぷ鳎允�、报警、启动风机等功能。
