SF6密度微水在线监测系统

来源：www.whmoen.com    更新时间：2020-10-26

SF6密度微水在线监测系统系统

简介
随着我国电力行业的快速发展，SF6技术的广泛应用以及智能电网建设的迫切性，急需解决SF6电气设备的在线综合监控技术。
SF6气体由于其固有的特性，目前是较为理想的绝缘及灭弧介质。但其微水含量、气体密度、纯度以及运行后产生的复杂的分解物等等都会对设备的运行、人员的安全、电网的可靠带来直接的影响。因此对SF6电气设备的微水含量、气体密度、纯度、分解物的监测一直是相关行业对设备监测的一个重要的组成部分。有关部门相继制定了相关标准对SF6气体质量、特别是微水含量进行严格控制。电力部推荐标准《电力设备预防性试验规程（DL/T596-1996）》、国家标准《六氟化硫电气设备中气体管理和检验导则（GB/T 8905-1996）》以及IEEE标准《IEEE Guide for Moisture Measurement and Control in SF6 Gas-Insulated Equipment（IEEE Std 1125-1993）》对水分的控制均采取水分对SF6气体体积比（ppm）的形式。
SF6在线式密度监控系统改变了传统的费时费力、并且污染环境的离线测量方式，实时准确的测量SF6气体密度、温度等指标，为电网的智能建设打下了坚实的基础。

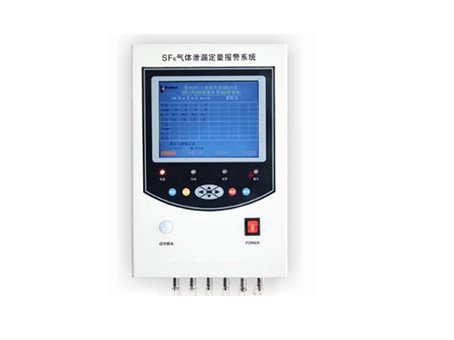

SF6密度微水在线监测系统系统

SF6密度微水在线监测系统系统特点
MEZXM 系列SF6密度微水在线监测系统是本公司根据国家智能电网发展要求而设立的重点项目，该系列SF6密度微水在线监测系统采用zu/i新遥测遥感技术和后台计算机技术于一体，外观小巧,可实现高精度测量、计算机后台处理、海量的历史数据存储等功能，适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的密度和温度的在线测量，实现无排放、环保、安全、实时、远程等先///进的动态监控，以满足电力配网自动化和设备状态检修的需要,为电网的智能化建设预留接口。该系列产品技术领///先，填补了国内空白，获得多项专///利。

SF6密度微水在线监测系统功能：
1.无排放，环保，经济，安全，可靠
2.在线监测SF6断路器或组合电器中密度、温度、压力等参数
3.实现压力与密度的温度补偿，使密度数据真实可靠
3.采用具有多种 技术和自校准功能的传感器
4.采集单元能在不影响主设备状态下投运、退出，不影响主设备的正常运行
5.采集单元内部运用内循环技术，大幅提高采样精度
6.现场大屏幕LCD显示，绘制趋势图，实时上传
7.内置密度继电器无源输出，可设闭锁/报警/超压的动点值
8.全封闭设计，防水防尘，抗高频干扰，适用于室内外
9.多种阀门接头，安装拆卸方便，节省维护费用

SF6密度微水在线监测系统技术指标
密度指标：
测量范围：0.0～1.00 MPa 或定制
测量精度：±1％ F.S.
报警门限：0.45 MPa (可调)
闭锁门限：0.40 MPa (可调)
温度指标：
测温范围：-40 ℃～＋80 ℃
温度测量精度：± 0.5℃
其它指标：
报警触点容量：AC 220V/7A，�？�、常闭
通讯接口：隔离型RS-485
电源电压：24VDC 或 85V～265V AC
工作环境：温度:-30 ℃～＋65 ℃    湿度:≤95％RH
绝缘性能：外壳与电源间：>10MΩ
抗电强度：外壳与电源间：>2000V
电磁兼容特性：快速瞬变脉冲群 GB/T17626.4-1999 3级
雷击（浪涌）： GB/T17626.5-1999 3级
