SF6分解产物分析仪

来源：www.whmoen.com    更新时间：2020-10-20

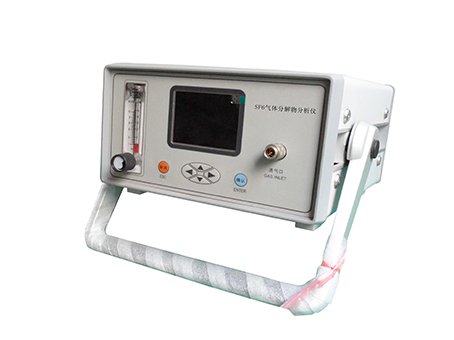

SF6分解产物分析仪

技术特点及参数

1、技术特点
MEFJ-M3B SF6分解产物分析仪是集SO2、H2S、CO分析仪于一体，将原来要用3台仪器才能实现的功能，集中在一台仪器。一次现场测量，即可完成两项指标检测，大大节省设备中的气体，一次测量节省2/3气体用量，同时减少用户的工作量，提高了工作效率。
1.快速省气：开机进入测量状态后，测量时间为２min左右。
2.自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。
3.数据存储：采用大容量设计，zu/i多可存储200组测试数据。
4.显示清晰：液晶屏直接显示SO2、H2S、CO含量及时间及日期等内容。
5.内置电源：内置4Ah可充锂电池，一次充足可连续工作10小时。

SF6分解产物分析仪技术参数

H2S	测量范围	0～100ppm
	zu/i小检知量	≤0.1ppm
	准确度	±0.5%
	重复性	≤1%
SO2	测量范围	0～100ppm
	zu/i小检知量	≤0.1ppm
	准确度	±0.5%
	重复性	≤1%
CO	测量范围	0～1000ppm
	zu/i小检知量	≤1ppm
	准确度	±0.5%
	重复性	≤1%
环境温度	－30℃～＋60℃
环境湿度	0～100％ RH
电源	AC 220V
	内置充电电池
电池性能	充电时间：20个小时；使用时间10小时以上。
重量	5公斤
尺寸	250×150×300mm3
工作温度	－40℃～＋80℃

SF6分解产物分析仪测量
1、连接MEFJ-M3B SF6设备
将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；
再把测试管道上的快速接头一端插入综合测试仪上的采样口；将排气管道连接到出气口；
zu/i后将开关接头与MEFJ-M3B SF6电气设备测量接口连接好，用扳手拧紧。
2、初始化
打开仪器电源开关，仪器进入初始化自校验过程。
3、检查电量
本仪器推荐优先使用交流电。
使用直流电时，请查看右上角显示的电池电量，如果电量低于约20％，请关机充电后继续使用。
4、开始测量
仪器完成初始化自校验后自动进入测量状态(按“左”、“右”键可切换主测量页和设置页),此时打开综合测试仪前面板上的流量阀，然后通过调节测量管道上的针型阀，将流量调节到2L/M外。
5、存储数据
设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。
6、测量完毕后，关闭测量管道上的针型阀和试仪上的调节阀。
将转接头从MEFJ-M3B SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤进行下一次测量。
7、测量结束后，关闭测试仪电源。
