    变频式互感器现场校验仪

    来源:www.whmoen.com    更新时间:2020-09-27

    变频式互感器现场校验仪

    设计用途
    用于对保护类、测量类或TPY类互感器进行自动测试,适用于实验室也适用于现场检测。
    变频式互感器现场校验仪参考标准
    GB 1207-2006、GB 1208-2006、GB16847-1997(IEC 60044-1、IEC 60044-6)

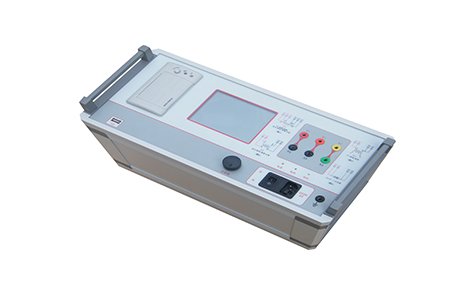

    变频式互感器现场校验仪

    变频式互感器现场校验仪主要特征
    ? 支持检测CT和PT(保护类、测量类、TP 类)稳态和瞬时等参数.
    ? 满足 GB1207、GB1208、GB16847(IEC60044-1、IEC60044-6)等规程要求.
    ? 采用自主研发的电源技术,励磁电压高达30KV.
    ? 无需外接其它辅助设备,单机即可完成所有检测项目.
    ?测试简单方便,一键完成CT 直阻、励磁、变比和极性测试,而且除了负荷测试外,CT 其他各项测试都是采用同一种接线方式。
    ? 自带微型快速打印机、可直接现场打印测试结果.
    ? 采用智能控制器,操作简单.
    ? 大屏幕液晶,图形化显示接口.
    ? 按规程自动给出(励磁)拐点值.
    ? 自动给出5%和10%误差曲线.
    ? 可保存3000组测试资料,掉电后不丢失.
    ? 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
    ? 小巧轻便<10Kg,非常利于现场测试.
    变频式互感器现场校验仪测试仪主要测试功能:

    CT(保护类、测量类、TP 类)

    PT

    ? 伏安特性曲线(励磁特性)

    ? 伏安特性曲线(励磁特性)

    ? 自动给出拐点值

    ? 变比测量

    ? 自动给出5%和10%的误差曲线

    ? 极性判断

    ? 变比测量

    ? 二次绕组电阻测量

    ? 比差测量

    ? 二次实际负荷测量

    ? 相位测量(角差)

    ? 铁心退磁

    ? 极性判断

    ? 比差测量

    ? 二次绕组电阻测量

    ? 相位测量(角差)

    ? 二次实际负荷测量



    ? 铁心退磁



    ? 剩磁系数(Kr)



    ? 二次时间常数(Ts)



    ?励磁电感(LU)



    ? 暂态面积系数(Ktd)



    ? 峰瞬误差 (Er)



    变频式互感器现场校验仪主要技术参数:

    项   目

    参    数

    工作电源

    AC220V±10% 、50Hz

    设备输出

    0~220Vrms, 5Arms(20A峰值)

    励磁测量精度

    ≤0.5%(0.2%*读数+0.3%*量程)

    二次绕组
    电阻测量

    范围

    0.1~300Ω

    精度

    ≤1%(0.2%*读数+0.3%*量程)

    二次实际
    负荷测量

    范围

    5VA~1000VA

    精度

    ≤0.5%(0.2%*读数+0.3%*量程)±0.1VA

    相位测量
    (角差)

    精度

    ±4min

    分辨率

    0.01min

    CT
    变比测量

    范围

    1-10000

    精度

    ≤0.05%

    PT
    变比测量

    范围

    1-10000

    精度

    ≤0.5%

    工作环境

    温度:-10℃~ 40℃,湿度:≤90%,海拔高度:≤2000m

    尺寸、重量

    尺寸:410mm × 250mm × 300mm ,重量:≤10Kg
