交直流分压器

来源：www.whmoen.com 更新时间：2020-08-26

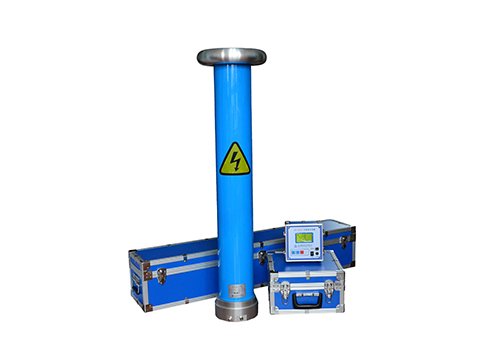

交直流分压器

概述
本产品是阻容等电位屏蔽分压式高压测量装置。主要用于脉冲高压,雷电高压,工频高压的测量。是代替高压交直流分压器的首选。具有操作简便，显示直观，精度高、体积小、重量轻等特点，适应于发电厂、变电站、高压电器设备制造厂和高电压试验室等部门作为高电压测量之理想装备。

本交直流分压器通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。该系列交直流分压器输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。
采用进口填充材料，使结构更�。亓扛幔煽啃愿撸诓烤植糠诺缌拷档絲ui低。体积�。亓壳幔阌谛殖」さ氐募觳夤ぷ鞔醇蟮谋憷�。

交直流分压器技术参数
产品标准：DL/T846.1-2004
交流测量方式：真有效值测量、峰值、均值
精度： AC: 1.0%rdg±0.1 DC: 0.5%rdg±0.1
绝缘介质：干式介质材料
环境条件：温度： -10℃～40℃ ；湿度：≤70%RH
分压比：交流N=10000:1 频率范围：30HZ-500HZ
直流N=1000：1

交直流分压器使用方法
1、将交直流分压器接地端必须可靠接地,否则可能将高压引到表头外壳发生触电事故。
2、将高压线接在均压环上方，用接线螺旋栓将高压线拧紧,测试线不得向周围伸出或上下翘，主要防止尖端放电造成测量误差。有条件的可以将测试线置于金属屏蔽罩中减小干扰。
3、将交直流分压器的信号航插与液晶显示表头相接。打开电源开关，然后按照液晶屏幕提示选择合适的测量方式。如直流测量或交流测量。
4、待测试完毕后，切断高压，等交直流分压器相连的液晶显示表头上示值约为“0.XXX”时方才进入现�。ń涣魇匝槭保潜砘峄郝亓悖哐沟缭辞卸虾缶鸵丫挥械缌耍试谡庵智榭鱿虑胱⒁饨涣骱椭绷魇匝榈那�。直流测量后一定要用放电棒放电后方能进行拆线等其它工作）。
5、在测量直流时，若有滤波电容，应先对滤波电容充分放电，使交直流分压器指示的读数约为为“0.XXX”时，才可以做相关操作。
6、在使用和保养中，均应注意轻拿轻放，并且保持交直流分压器表面的清洁，防止污秽，此仪器应置于干燥处，妥善保管。
