工频交流耐压试验成套装置
分为试验变压器和控制箱 （可定制）

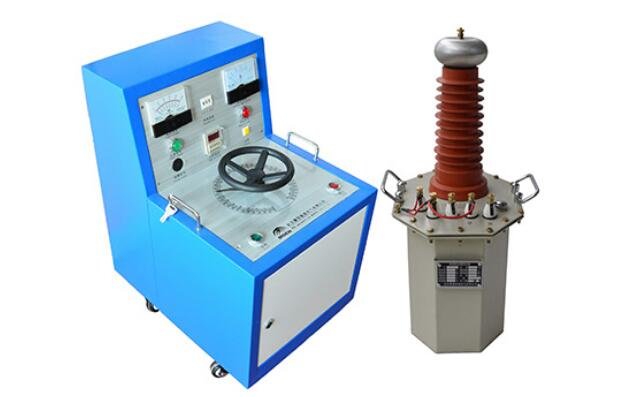

工频交流耐压试验成套装置 （图片仅供参考，请以实物图为准）
工频交流耐压试验成套装置-试验变压器简介：
MOEORW、TDM系列轻型油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器是在MOEORW(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
工频交流耐压试验成套装置-控制箱简介：
3kVA控制箱是轻型高压试验变压器的配套设备。其性能优越，功能多，体积�。亓壳幔哂惺褂每煽浚夤勖拦郏僮魑薹奖愕忍氐�。 |
工频交流耐压试验成套装置-控制箱配套产品
1、操作系统：
操作箱 容量：1kVA~5kVA 输入电压：0.22kV
操作台 容量：10kVA~300kVA 输入电压：0.22kV 0.38kV
2、保护式数字微安表 QSA
3、阻容式交直流分压器 FRC—50、100、150、200kV
4、高压直流放电棒 FZ—70、140、210kV
5、高压硅堆 2DL—150、300、450kV
6、绝缘支架 50、100、200、300kV
7、高压滤波电容 0.01μF~0.1μF，40~100kV
8、均压球
9、保护球隙 Q—50、100、150、200、250、500
10、标准试油杯 400ml
11、介质油杯
12、折叠式小推车 150、300型
13、水电阻
14、高压验电器 10、35kV
15、高压定相器 10、35、110、220kV
16、各种万用表、兆欧表及测试线
工频交流耐压试验成套装置-控制箱产品使用技术条件：
1、容量：1.5 kVA——500kVA
2、工作电压：交流220V（380V）
3、温 度：0℃～40℃
4、海拔高度：<1000m
5、相对湿度：<90%
6、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
注：升压时要缓慢、均匀；降压时要迅速，不能直接关闭总电源，以免产生过电压，损坏设备。
工频交流耐压试验成套装置-试验变压器的容量选择
标称试验变压器容量Pn的确定公式：Pn=kVn 2ωCt×10-9
式中：Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率，ω=2πf， f——试验电源的频率
被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：
简单的棒式或悬式绝缘子 几十微法
简单的分级套管 100~1000pF
电压互感器 200 ~ 500pF
电力变压器 〈 1000kVA ~1000pF
〉1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封闭变电站，SF6气体绝缘 100~10000pF
对于不同的试验电压Vn，选择不同的(适当的)安全系数k。以下列出不同的Vn所选用的k值供参考。
Vn =50~100kV k = 4
Vn =150~300kV k = 3
Vn 〉300kV k = 2
