    超声波局部放电测试仪

    来源：www.whmoen.com    更新时间：2020-08-21

    超声波局部放电测试仪

    简介：

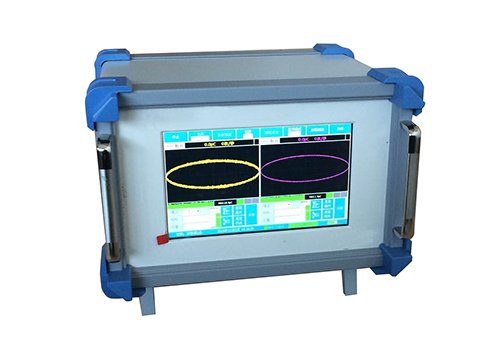

     MEJFD-4000 超声波局部放电测试仪是测量、分析电力设备绝缘性能的专用仪器；本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量，分析。
    本仪器携带方便、测量快速，抗干扰能力强，便于现场使用。其配置软件具有时域图形、2D、3D统计图谱、报警历史、历史zui大、脉冲计数等功能，软件也可以详查分析某个相位波形，窗口随意放大和缩�。部梢远愿枚问萁衅灯追治觯治龇诺绮ㄐ蔚钠灯缀浚狗诺绮ㄐ沃涓呖杀刃裕嫱臣品治鍪匝槭荩跎偈匝橹蟹俏榷ㄐ砸蛩囟允匝榻峁挠跋�。采用自动或手动记录保存试验数据和瞬态放电波形，可对后期数据分析提供参考。
    超声波局部放电测试仪
    超声波局部放电测试仪引用标准
    1.高压开关设备和控制设备标准的共用技术要求 DL/T 593
    2.3.6kV～～40.5kV 交流金属封闭开关设备和控制设备 DL/T 404
    3.3.6kV～～40.5kV 交流金属封闭开关设备和控制设备 GB 3906
    4.局部放电测量GB/T 7354
    5.电力设备局部放电现场测量导则 DL/T 417
    6.高电压试验技术 第一部分：一般试验要求 GB/T 16927.1
    7.高电压试验技术 第二部分：测量系统 GB/T 16927.2
    8.高电压试验技术 第3 部分: 现场试验的定义及要求 GB/T 16927.3

    超声波局部放电测试仪技术参数：

    技术特性



    通道数

    2个电信号接口，一个外同步接口

    采样率

    0.5M、1M、2.5M、5M、10M、20M可选

    采样精度

    12bit

    量程切换

    60dB、40dB、20dB、0dB、-20dB共5档

    频带范围

    20k-100kHz、80k-200kHz、40k-300kHz

    本量程非线性误差

    5%

    显示



    显示屏

    7” TFT真彩色触摸液晶显示屏

    分辨率

    800×480

    存储



    物理存储

    256MB  DDR2，为运行内存

    SD卡存储

    标配16G卡，可升级为32G，用于存储试验记录及试验数据

    接口



    RS232

    用于与PC机同步传输接口

    USB

    可外接鼠标键盘，以及外接移动存储设备

    电源模式

    电池供电（16.8V锂电池）+外置电源（18V）可连续提供8小时供电

    电信号接口

    2路BNC接口(前后面板各两个)，用于信号输入

    SMA接口

    外同步接口

    SD卡插槽

    可插入zui大支持32G的SD卡

    网口

    可扩展

    接地钮

    外部接地用

    通用说明



    CPU

    主频533MHz

    系统

    WINCE6.0

    使用环境温度

    -20℃至45℃

    存储环境温度

    -20℃至60℃

    尺寸

    长×宽×高：249mm × 216mm × 167mm

    重量

    4.7kg



    超声波局部放电测试仪现场干扰及处理方法
    1) 户外架空线的强电晕干扰会对开关室的进线柜及相邻柜的超声波和暂态对地电压测试值造成影响。
    2) 主变冷却器等大电机运转时由于内部线圈的转动会在外壳产生较高的暂态对地电压测试值，进而对开关室的进线柜及相邻柜的超声波和暂态对地电压测试值造成影响。
    3) 蓄电池屏柜和直流屏柜由于内部的整流电路，其暂态对地电压测试值会异常高，但影响范围�。�2、3 米开外即可忽略。
    4) 靠近灯源会使超声波测试值异常大。
    5) 屋顶日光灯损坏后镇流器不停启动会导致暂态对地电压测试值提高很多，其影响范围较大，可以覆盖一个主控室或高压开关室。
    6) 开关柜背面的带电指示器会造成暂态对地电压测试值偏高。
    7) 有些电子电路版、控制箱等会产生一定的干扰，对暂态对地电压测试值产生影响，但影响范围仅限于与其连接的金属面，且不超过0.5m 的距离，如消防控制箱、开关柜就近控制保护屏等。
    8) 闹市区的构架暂态对地电压测试值受车辆等原因影响很大，但存在房屋的屏蔽措施时，内部的设备受影响较小。
    9) 人耳可听的声音等会对超声波测试带来极大干扰。
    10) 电晕放电可明显增大超声测试法的数值，且其声响与开关柜内部产生的声音基本类同。
    11) 超声测试法的干扰源影响距离一般较�。矣幸欢ǖ姆较蛐�。
    现场干扰的处理：
    1) 关闭干扰源，如一些室内的排风扇、日光灯等。
    2) 采用不同的时间进行测试。
    3) 避开无线电及其它电子装置的干扰信号。
    4) 通过局部放电定位仪确定信号的传播方向来确定与被测设备相距较远的放电干扰源等方法实现。
