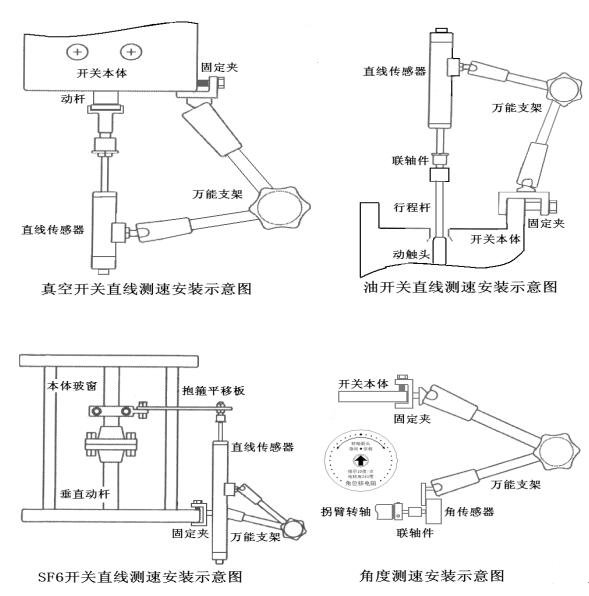

高压开关测试仪测速安装

来源：www.whmoen.com    更新时间：2020-08-04

高压开关测试仪机构控制回路接线
高压开关测试仪具备内电源主控、外电源主控；交直流外同步多种送电、触发方式。
1）内置直流电压电流主控内同步：
直流电源 +、- 端直接输出电源，可供开关闭锁控制及储能电机使用。
接出分、合、负控制线，虽然仪器内置电源为隔离电源，带短路保护，但仍需断开二次电源，以减少不必要的电源冲突或报警。此时进入菜单，选择内电源操动方式，调整电压，设置分、合模式，按测试送电。

2）外接直流电压电流主控内同步：
直流电源 +、- 端输入外直流电源，用做分、合控制操动输出。
接出分、合、负控制线，此时进入菜单，选择外电源操控方式，设置分、合模式，按测试送电。

3）交直流倒采样电压受控外同步：

接出分、合、负控制线， 此时此线为倒采样外同步。此时进入菜单，选择外同步操控方式，设置分、合模式，按测试后等待外电压同步。
注：当二次电源无法解净或操动控制回路为交流时，特别适合此种方法受控测试。
