杆塔接地电阻测试仪厂家

来源：www.whmoen.com    更新时间：2020-06-01

杆塔接地电阻测试仪厂家简介
 武汉永利集团提供杆塔接地电阻测试仪厂家价格，杆塔接地电阻测试仪报价，产品选型，技术支持，适用于测量避雷线直接接地的输电线路杆塔接地电阻

杆塔接地电阻测试仪厂家面板介绍

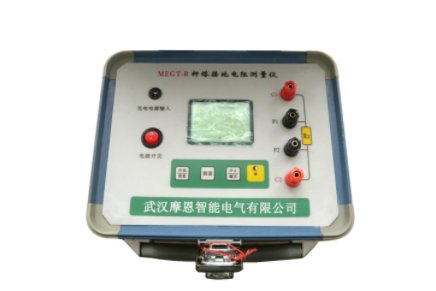

MEGT-R型杆塔接地电阻测量仪主机面板结构如图1所示：


图 1 面板介绍
1.恒流源输出---连接测量钳
2.液晶显示屏---显示测量数据
3.充电插孔---仪器充电时连接充电器
4.电源开关---开合测量仪的恒流源输出
5.存储/查看---存储、查看测量数据
6.测量按键---等待屏幕出现“开始”提示，启动测量程序
7.停止/翻页---停止测量程序，或在查看状态下翻页
8.对比度调节按钮---调节LCD显示屏亮度
杆塔接地电阻测试仪厂家主要参数
测量仪主要技术参数如表1所示：

项目	技术参数
充电电压	～220 V
工作电压	—24 V
zui大输出电流	2.0 A
测量范围	0.1～200 Ω
准确度等级	1.0
外形尺寸	250×190×180 mm3
仪器重量	4 kg
绝缘强度	输入对机壳：AC1kV 1min
绝缘电阻	输入对机壳：≥2MΩ

杆塔接地电阻测试仪厂家主要特点
a)测量时无需放线，降低现场测量的劳动强度。
b)电压输出为高精度数控直流源，具有测量范围宽、输出电流大、纹波干扰极小的特点。
c)LCD同时显示电压值、实测电流值及电阻，便于操作及进行误差分析。
d)内部电路选用高精度元器件，采用PID算法进行电流调整。
e)测量准确，所测值可认为是实际杆塔阻值。
f)测量仪内部设置测量数据存储、查看功能
g)外壳采用特殊材料，机械强度高，具有一定抗振防摔能力。

杆塔接地电阻测试仪厂家测量仪原理

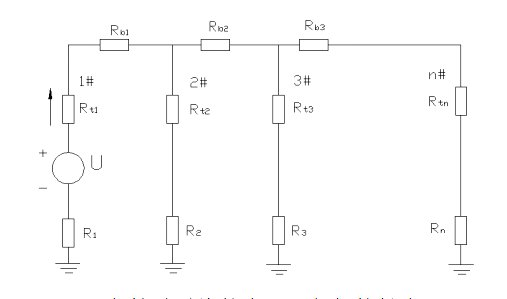

本仪器适用于测量避雷线直接接地的输电线路杆塔接地电阻，其测量原理如图2所示。杆塔塔身和本档避雷线电阻、后续（或两侧）各档链行回路等效阻抗中的电阻分量等形成一个回路，通过测量仪内部电源电势，在该回路中产生电流，通过全电路欧姆定律得出所测杆塔的接地电阻值。
Rb1、Rb2、Rb3、…—各档避雷线的电阻（包括接触电阻）；Rt1、Rt2、Rt3、…—各基杆塔的电阻（包括接触电阻）；
