超低频发电机耐压测试仪厂家

来源：www.whmoen.com    更新时间：2020-05-12

超低频发电机耐压测试仪厂家简介
武汉永利集团提供超低频电缆耐压测试仪厂家价格、超低频电缆耐压测试仪厂家报价，产品选型，技术支持，0.1Hz程控超低频高压发生器采用微机控制，升压、降压、测量、保护完全自动化，可广泛用于电缆、大型高压旋转电机的交流耐压试验之中

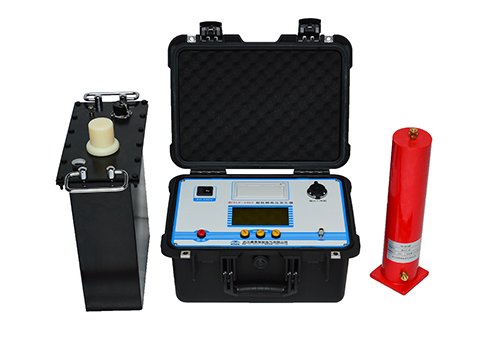

超低频发电机耐压测试仪厂家

超低频发电机耐压测试仪厂家原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩�。亓看笪跚幔砺凵先萘吭嘉て档奈灏俜种唬也僮骷虻ィ牍て凳匝橄啾扔旁叫愿�。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。


超低频发电机耐压测试仪厂家仪器结构说明

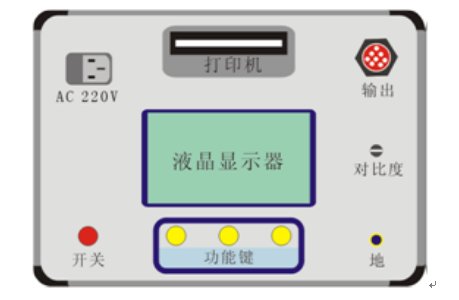

1、控制器面板示意图
超低频发电机耐压测试仪厂家仪器结构
   图1
图1中各部件示意以及功能说明：
“地”：接地端子，使用时与大地相连。
“输出”：输出多芯插座，使用时与升压器的输入多芯插座相连。
“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。
“功能键”：其功能由显示器提示栏对应位置提示。
“AC220V”：电源输入插座，内藏保险管。
“开关”：电源开关。内藏指示灯，开时亮，关时熄。
“打印机”：打印测试报告。
“液晶显示器”：显示测试数据以及输出波形。

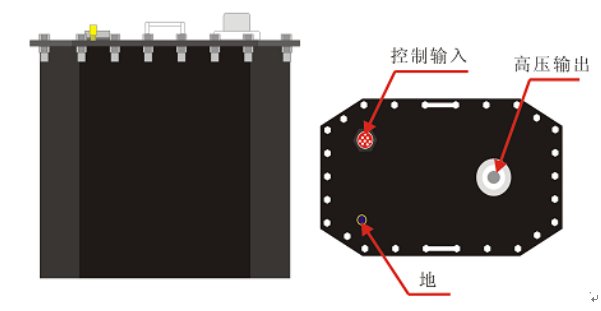

2、升压器结构示意图
超低频发电机耐压测试仪升压器结构示意图

图2

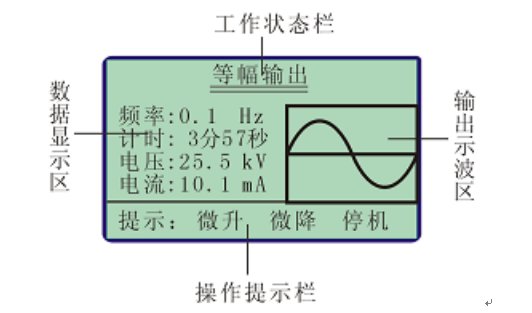

3、显示器显示示意说明
超低频发电机耐压测试仪显示器示意图
图3
超低频发电机耐压测试仪操作说明

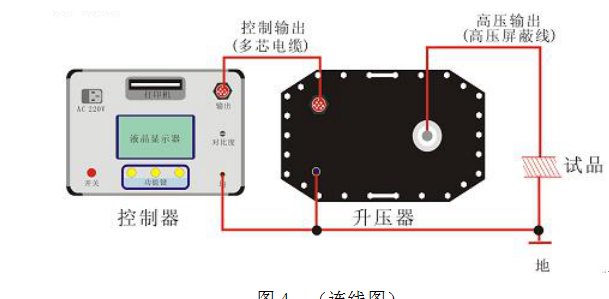

1、连线方法
超低频发电机耐压测试仪操作说明
图4 （连线图）
连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。


2、操作程序
（1） 开机、关机、复位。
按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设置参数界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。
（2）设置限定参数

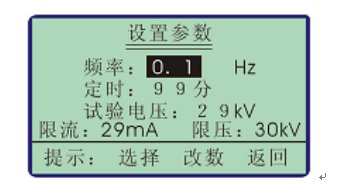

超低频发电机耐压测试仪操作程序      
 图5
在图5所示的设置参数界面上，可根据试验的需要设定好输出频率、试验时间、试验电压、高压侧的过流保护值、过压保护值。修改方法如下：
点击“选择”键，可在参数之间循环移动光标。被选中的参数可用“改数”键按递增的方式循环修改之：
★ 频率有三种选择：0.1、0.05、0.02。单位为Hz。
★ 定时修改范围：0-99分。它规定了试验时间的长短。单位为分钟。
★ 试验电压范围为0至额定值，单位为kV。它规定了我们所要升至的试验电压。仪器升至这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。
★ 电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出。
★ 电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出。
以上电压、电流、仪器显示的测量数据均为峰值。
