SF6回收装置厂家简介
武汉永利集团提供SF6回收装置厂家价格、SF6回收装置厂家报价，产品选型，技术支持，SF6气体回收充气装置是一款实用工具，SF6电器设备应用时需要将SF6气体回收。本装置是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。
一、
SF6回收装置厂家概述
SF6气体作为一种绝缘气体，具有无毒、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。
二、SF6回收装置厂家主要技术参数
1、回收
回收初压力≤0.8MPa
回收终压力≤1KPa
回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力1KPa，回收时间小于3小时。
2、充气
对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.5小时。
3、抽真空
装置极限真空度小于等于10 Pa
对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于0.8小时。
4、贮存
贮存容器容积0.101m3
名义液态贮存量100kg
zui高贮存压力3.8 MPa
5、净化
对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于8PPM（重量比），油份小于10PPM（重量比）。
6、年泄漏率≤1%名义储存量
7、噪声≤75dB(A)声压级
8、工作环境温度 -10°- 40℃
9、功率≤7KW
10、电源：三相交流 50HZ 380V±10%
11、重量约650 kg
12、外形尺寸（长×宽×高）：1450×810×1300
三、
SF6回收装置厂家工作原理和结构特征
MEQHS-50 SF6气体回收净化装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。
在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。
净化功能是在完成上述回收、充放功能时同步完成的。
系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。
系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。
系统中设有可靠的安全保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；安全阀安装在贮存容器上一旦超压安全阀自动打开排放气体，压力下降后自动关闭。
另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温度计，利用温包感应SF6液体温度。
系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。
系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。

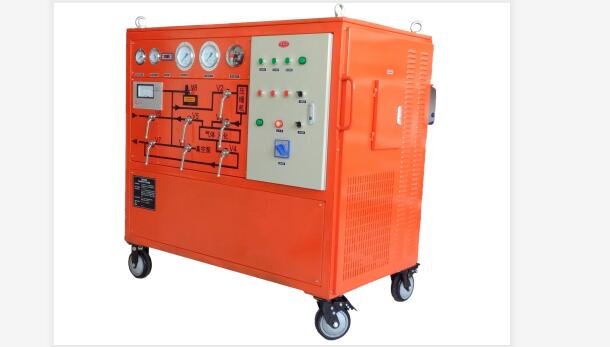

总体结构，该装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。
电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。
四、SF6回收装置厂家操作说明及注意事项
进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。
本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，参见附录四操作面板流程图，操作时应注意按先后顺序进行。
阀门在下述开机时均假设处于关闭状态。
1、抽真空
指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。
注意点：
a)开真空泵抽真空前，根据需要决定是否连接管路排放至室外。
b)开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。
c)凡需要观察真空度时，打开V8阀门，观察完毕后随时关闭V8阀门。
d)真空保持状态下请不要启动SF6压缩机。
当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①
当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②
当需灌瓶时，操作方法同上，见下表③
|
抽真空
|
开机
|
停机
|
|
①装置本身
|
关V3开V2、真空泵、V1、 V4 、V5、 V6
|
关V1、真空泵、V2、V4 、V5、 V6
|
|
②回收管路
|
关V3开V2、真空泵、V1、 V8
|
关V1、真空泵、V2、V8
|
|
③电器设备
充放管路
钢瓶
|
关V3开V2、真空泵、V1、 V7
|
关V1、真空泵、V2、V7
|
2、回收贮存
指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。
(1)管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。
(2)根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机和冷却器，直至回收结束。
(3)回收初始，回收初压力(M1)为正压时，开V8、V4、 SF6压缩机、V6，注意V7、V9应保持在关闭状态。
(4)开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。
(5)回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，zui高液位不可超过视镜2/3处。
(6)回收初压力(M1)不大于零表压时，关V4，观察M1压力表静态值，若M1>零表压，开V4，隔一段时间再关V4，观察M1压力表值，反复操作，直至M1零表压以下可以结束回收。如电器设备体积较�。煌萍霰没厥眨缛衔枰匆韵拢�7）（8）操作，但务必准确操作。
(7)回收初压力静态值低于零表压后，开V2、真空泵、开V1约5秒后，关V2同时迅速开 V3，再关V4，进入真空泵、SF6压缩机串联工作状态。
(8)泵机串联回收，V2应保持关闭状态，直至达到回收终压力。
(9)关冷冻压缩机，关V3，迅速开 V2，这时关V1、真空泵、V8、压缩机、V2。
3、充放
指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。
(1)管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。
(2)当贮存容器较多气量时，开V5直接充气至电气设备，可观察M1压力表值。
(3)当贮存容器气量不足，可在回收口外接气源通过V8、V7将SF6气体充至电器设备内，直至达到所需的工作压力。
(4)停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。
4、灌瓶
灌瓶是指直接将电器设备内的SF6回收充入钢瓶。
(1)管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。
(2)开冷冻压缩机、冷却器。
(3)开V8、V4、SF6压缩机、V6、V5、钢瓶阀门,进行罐瓶。
(4)灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。
(5)切换操作：关V8、V5、迅速开 V7，约1~2分钟，操作者自行掌握。恢复充液时关V7，开V8并迅速开V5，可反复切换，直至钢瓶充满。
(6)钢瓶充满后，关V8、V5、钢瓶阀门。利用压缩机将管路内存有液体抽�。敝罬1压力表达到零表压。关SF6压缩机、冷却器、冷冻压缩机及有关阀门。
罐瓶操作应由专业人员操作！
5、净化、干燥
指装置在不降低原气体的纯度情况下，对SF6气体中所含有的固体杂质、油份、水份加以去除，从而保证进入电器设备的SF6气体的纯度。一般的净化干燥随回收贮存和充放过程 同步完成，自循环净化方法如下：
贮存容器内SF6自循环时，堵塞充放出气（液）口，开冷冻压缩机、冷却器、SF6压缩机、V5、V7、V4、V6。
自循环结束时，关V5、V7、V4、SF6压缩机、冷冻压缩机、冷却器、V6。
