MEZN-6DT智能安全工器具检测装置验电器功能检测的试验方法

来源：www.whmoen.com 更新时间：2019-03-22

MEZN-6DT智能安全工器具检测装置验电器启动电压的试验

⑴启动电压的测量接线

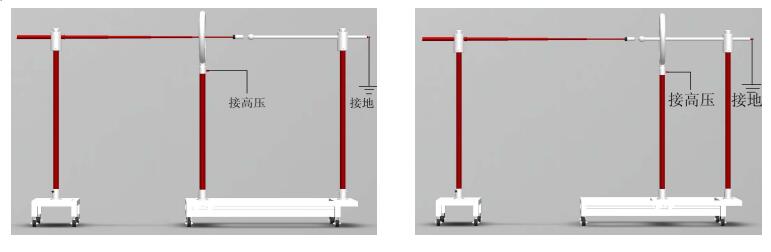

如上图所示为2中验电器启动电压的接线图，左图为带接触电极延长的验电器，右图为不带接触电极延长的验电器。
这里以35kV带接触电极延长的验电器为例（注：做启动电压需配合升压设备）：首先将带导轨的试验平车上中间平车（安装有均压环）移动标有a1 430mm（红色带箭头）位置，平车上的标尺与平台上的标尺对齐。然后接好地线包括2平车底座、均压环及升压设备，将验电器固定在小平车上，同时将验电器抽出，然后移动小平车使得验电器穿过均压环，且验电器的金属头与均压球接触保持即可，将升压设备的高压导线接到均压球延长杆上，再接升压设备的其他导线，试验人员撤离到安全区后合上电压，将升压设备均匀加压知道验电器发出报警，马上停止加压，此时记录下高压电压数值，且比对数值是否落在35kV的14%~40%内（4.9kv~14kv），是表明验电器启动电压报警合格，否则此验电器不合格。其它规格的验电器启动电压也是如此，通过移动均压环平车到指定位置即可。
⑵同干扰的电场影响的接线

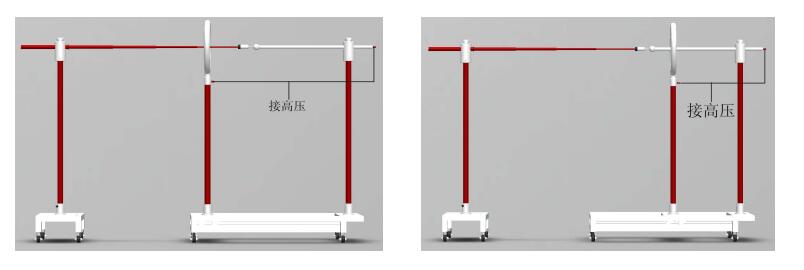

上图为2种验电器同向干扰的电场影响试验，试验步骤与验电器启动电压相似，首先移动导轨平车到指定位置（平车上有标记），接好地线，将均压球及均压环都接上高压，然后在进行升压，将电压升到验电器标称值的0.4倍或0.45倍的电压后停止加压，（比如10kV的验电器电压升到4000V），如此时验电器有报警说明此验电器合格，否则为不合格。
⑶相干扰电场影响的接线

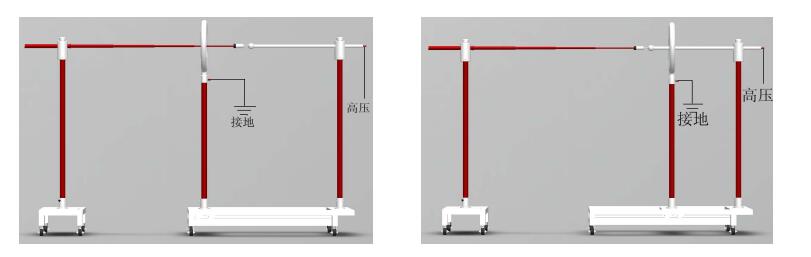

上图为2种验电器反向干扰的电场影响试验，试验步骤与验电器启动电压相似，首先移动导轨平车到指定位置（平车上有标记），接好地线，均压球也接地，而高压线接在均压环上，然后在进行升压，将电压升到验电器标称值的0.6倍电压时停止加压，（比如10kV的验电器电压升到6000V），如此时验电器没有报警说明此验电器合格，否则为不合格。
