ME-715绝缘子故障检测仪操作方法

来源：www.whmoen.com 更新时间：2018-05-04

ME-715绝缘子故障检测仪操作方法

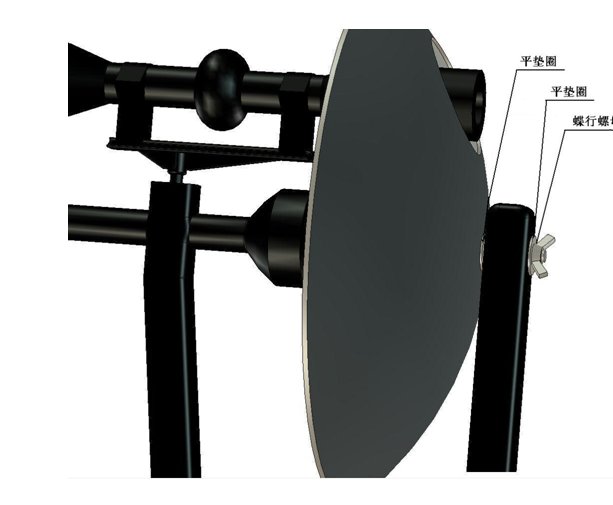

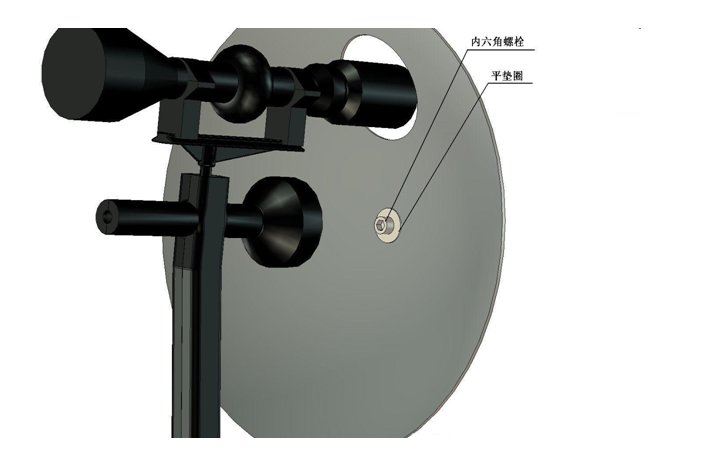

? 打开包装箱，将绝缘子故障检测仪取出，集波器安装如（图1、图2）所示：

图1

图2
? 取出耳机，将插头插入耳机插孔后，戴好耳机。
? 进行线路侦测时，将背带连接好，保持绝缘子故障检测仪方向为斜上方，背在肩上。
? 准备（每天工作的第一次开机时使用）：

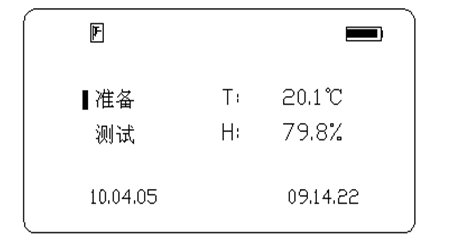

（1）按开机键，液晶显示屏进去欢迎界面，几秒后，欢迎画面结束，绝缘子故障检测仪进入正常工作状态。

（T、H分别表示当前环境的温度和湿度）

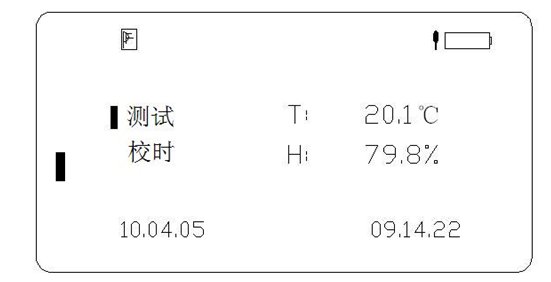

如果液晶显示屏显示电压不足（开机后在电池旁边出现有闪动的叹号，或是全屏亮度明显变�。┯ο瘸涞纾缓笤偈褂�。

（2）设置时间日期（时间及日期信息不正确时使用）当光标在“校时”时按“确认”键进入日期时间设置页面；

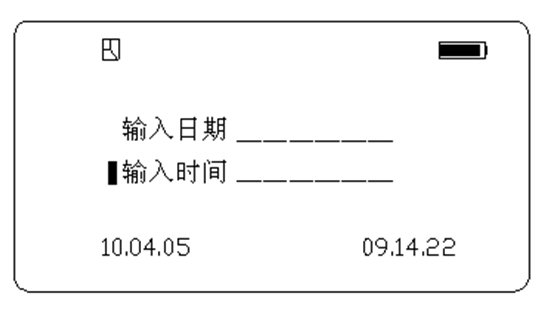

当光标在“输入日期”时，按数字键输入当前正确日期，（格式为 YY-MM-DD）；日期设置完毕后，按“移项”键，将光标移动至“输入时间”，按数字键输入当前正确时间，（格式为HH-MM-SS）。

所有设置工作结束后按下“确认”键，屏幕下方日期时间为设置后的正确日期及时间后，按下“取消”键回到上一页面，日期和时间即设置完毕。
（3）准备完毕，按下“取消”键至主界面。

? 测试
（1）调灵敏度：进行侦测前，应首先将主机左侧的灵敏度旋钮调到zui大。

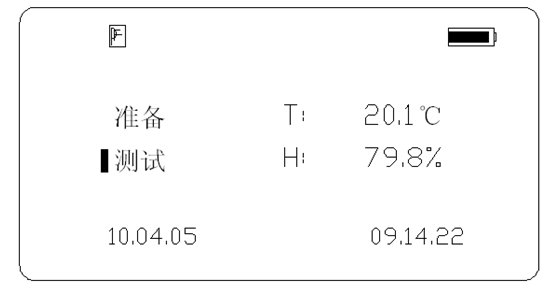

（2）在主界面下，按“移项”键将光标移动至测试，

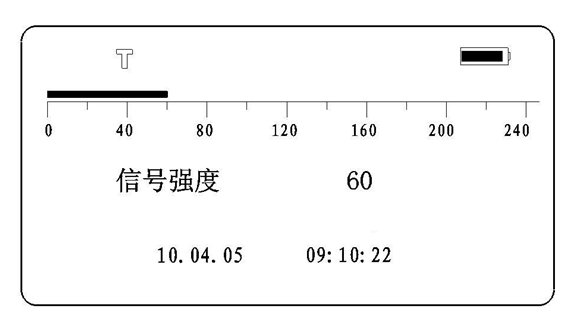

按“确认”键进入主测试界面，然后按“0/激光灯”打开激光。

（3）初步侦测：手持侦测器对准要检测的绝缘子或其它高压电气设备（如高压开关等）进行侦测，如耳机中出现“咔嚓咔嚓”的放电音，且液晶显示器显示强度为增加“10”以上，说明该绝缘子或是周边存在放电，若“咔嚓”声音很大，说明该绝缘子或是周边损坏的程度已经很大，放电剧烈，应重点注意。
（4）定位，在正常测试状态下，按下面板上“移项/激光灯”打开激光定位器，配合目镜观测，定位放电点和故障位置。

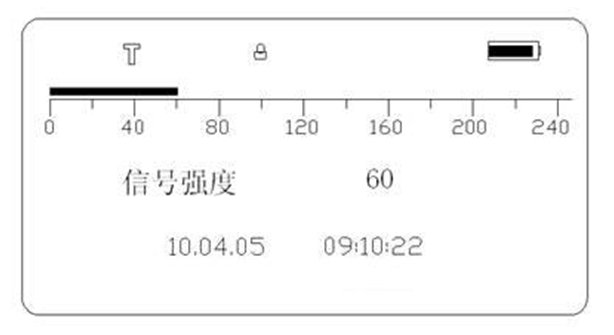

（5）锁定，检测到某串绝缘子放电声音偏大时，按下手柄上的红色按键，屏幕上面出现一个锁定标志主机进入锁定状态，可根据液晶显示屏显示值和现场环境等因素确定是否需要进行记录，如无需记录，再按下该键，液晶显示屏上锁定标志消失，仪器自动恢复到正常工作状态。

? 关机
侦测工作结束，应即时按下“关机”键，声音消失，显示屏关闭，表示侦测器关机成功。
? 装箱
所有侦测工作结束后，请将耳机和相关侦测器从主机上取下，并将主机按方向装入包装箱，以免滑动造成设备的损坏。
