MEDQ-2000A 手持式电能质量分析仪“频谱分析”界面

来源：武汉永利集团更新时间：2018-04-25

MEDQ-2000A 手持式电能质量分析仪“频谱分析”界面

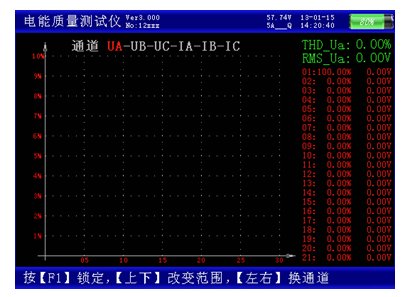

频谱分析界面如上图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图，相邻次数的谐波含量柱用不同的颜色区分开，每10种颜色为一组，循环显示；因32次以上的谐波一般情况下用不到，我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0%-10%表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10%时进行放大显示，即以10%做为满刻度；当有一项以上的谐波含量大于10%时，以正�？潭认允荆匆�100%做为满刻度），横坐标的指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和1－64次各次谐波的数值（用↑、↓键来翻页）。无失真的信号应显示第一次谐波（基波）。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。
屏幕zui下一行为提示行，提示可进行的操作。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，可继续查看各相电压、电流的1~64次谐波，按退出键返回主菜单。
