三相电能表现场校验仪低压变比测量

来源：www.whmoen.com 更新时间：2020-08-03

MOEORW-8507F 三相电能表现场校验仪低压变比测量

变比测量是专为低压电力稽查设计的功能。
该功能可方便地找出CT二次回路断路、接触不良、CT内部的匝间短路、CT铭牌变比是否与CT实际变比相符等故障。
变比功能操作

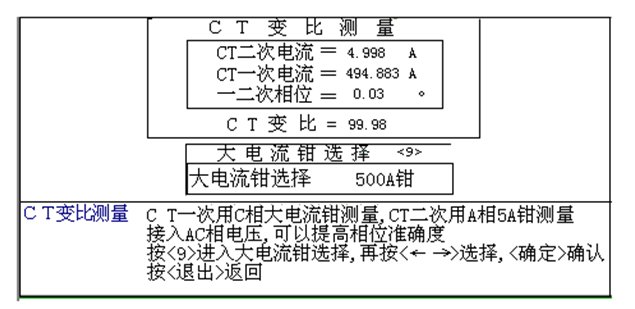

在主屏幕测量状态下，按 3进入变比测量状态。
按《9》进入大电流钳选择，按左右方向键进行选择，选择后按《确定》确定并退出。
选择好与一次电流量程相近的电流钳，将此电流钳表置于C相钳表接口，钳在CT一次上。A相5A钳表钳在CT二次上。
可测量一次电流、二次电流、一次电流与二次电流之间的相位、CT变比等。
如果二次电流远小于一次电流/变比，则可能是二次回路接近开路状态。
如果相位 >0.5°，二次回路负载可能过大。可用以下方法测量二次回路负载功率。
此时MOEORW-8507F 三相电能表现场校验仪用外部电源供电，在CT二次出线处接电压到MOEORW-8507F 三相电能表现场校验仪的A相，5A钳夹A相电流，测量二次回路负载功率。MOEORW-8507F 三相电能表现场校验仪的zui小显示电压为0.3V，5A钳的zui小显示电流为20mA。
如果相位≈±120°或±60°，则一二次不同相；
如果相位≈±180°,有一个钳表夹反。
其它情况，如二次电流线与别的线短接，也可引起相位和变比的变化。
注意：
如果相位>0.1°， CT已对整个计量系统产生了较大误差。特别是功率因数小的时候误差更大。
一二次相位差对电能的影响量

相位产生的电能误差一二次相位差	功率因数 0.94	功率因数 0.866	功率因数 0.5
0.1°	0.06%	0.1%	0.3%
0.2°	0.12%	0.2%	0.6%
0.3°	0.19%	0.3%	0.9%
0.4°	0.25%	0.4%	1.2%
0.5°	0.32%	0.5%	1.5%
0.6°	0.38%	0.6%	1.8%
0.7°	0.45%	0.7%	2.1%
0.8°	0.5%	0.8%	2.4%
0.9°	0.6%	0.9%	2.7%
1.0°	0.7%	1.0%	3.0%
2.0°	1.3%	2.1%	6.1%
3.0°	2.0%	3.2%	9.2%
4.0°	2.8%	4.3%	12.3%
5.0°	3.6%	5.4%	15.4%
