    MOEORW-8560P 电能表测试系统三相三线高压电能表经钳表接入接线

    来源:武汉永利集团    更新时间:2018-04-24

    MOEORW-8560P 电能表测试系统三相三线高压电能表经钳表接入接线

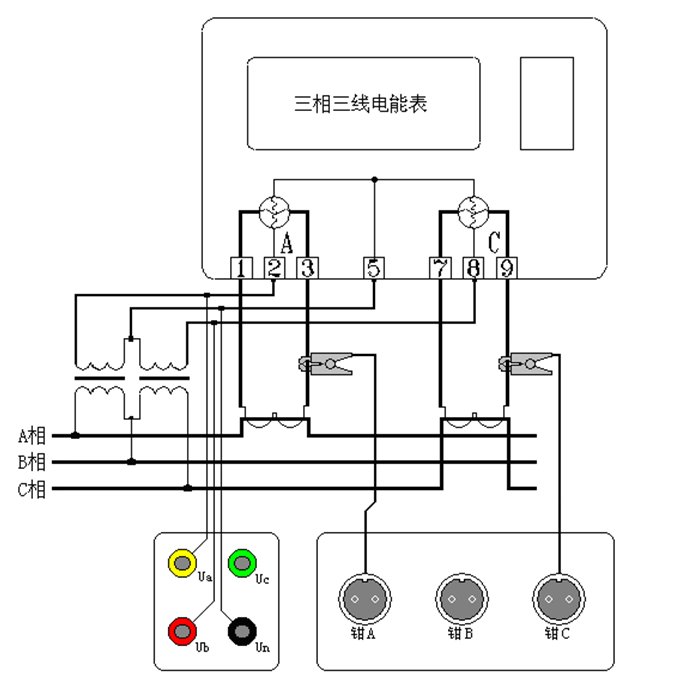

    三相三线高压电能表经钳表接入接线如图二十三所示:

    图二十三、三相三线高压电能表经钳表接入
    先将电压线首端的黄、绿、红插棒分别接到电能表测试系统面板相应的Ua、Un、Uc电压端子上(即黄色插棒接到电压端子Ua上,绿色插棒接到电压端子Un上,红色插棒接到电压端子Uc上,Ub端子不接线),电压线末端的黄、绿、红鳄鱼夹按颜色分别接到被测表表尾的A、B、C三相电压线上;再将A、C两相的钳形互感器插到有相应标号的接口上,然后用钳形互感器卡住对应相的电流线即可。(注意:极性一定要接正确,钳形电流互感器标有A、C的一面为电流流入端,N的一面为流出端)。
    打开电能表测试系统开关,先按照被测表参数将“参数设置”屏中相应的参数设置正确,然后,即可进入相应的界面进行测试。
