MOEORW-8302 CT PT分析仪PT励磁试验接线图

来源：武汉永利集团    更新时间：2018-04-24

MOEORW-8302 CT PT分析仪PT励磁试验接线图
在进行PT励磁试验时请按照图3.10连接CTPT分析仪和被测PT。
执行PT励磁试验时，需要外接PT励磁试验�？椋苑乐狗⑸咂嫡竦矗斐刹馐越峁牡缌鞴�
具体接线步骤和说明如下：

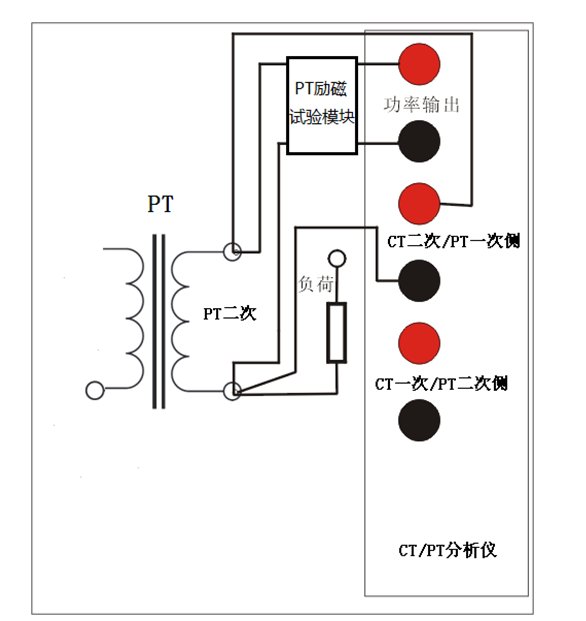

图3.10 PT变比与极性试验接线图
1）将PT二次侧的一端连接至CTPT分析仪CT二次侧/PT一次侧黑色端子
2）将PT二次侧另一端连接至CTPT分析仪CT二次侧/PT一次侧红色端子
3）将PT励磁�？榈幕粕�/黑色线连接至分析仪的功率输出
4）将PT二次侧的一端连接至PT励磁�？榈暮焐遄�
5）将PT二次侧的另外一端连接至PT励磁�？榈暮谏遄�
6）将CTPT分析仪的接地柱连接到保护地PE
7）将按照图3.10所示，断开被测PT二次侧和二次负荷的连接
8）为了消除接触电阻对线圈电阻测量的影响，在连接CTPT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。

注意：PT励磁试验完成后，PT一次侧可能有高压残留，一定要对PT一次侧进行放电，否则将一次侧再连接到仪器时，可能造成仪器损耗
