    MOEORW-8302 CT PT分析仪PT二次负荷
    在进行PT二次负荷测量时请按照图3.6连接CTPT分析仪和被测PT

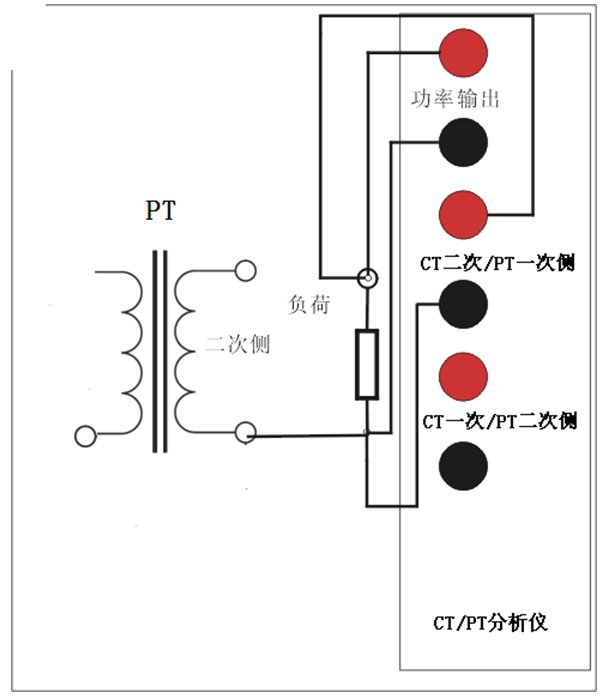

    图 3.6 PT二次负荷测量接线图
    具体接线步骤和说明如下:
    1)将CTPT分析仪的接地柱连接到保护地PE
    2)将按照图3.6所示,断开PT二次侧和二次回路的连接
    3)将CTPT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至二次负荷的一端,参见图3.6
    4)将CTPT分析功率输出和CT二次侧/PT一次侧的红色端子连接至二次负荷的另一端
    5)为了消除接触电阻的影响,在连接CTPT分析仪的端子时,CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧,如图3.2。
