微机继电保护测试仪试验指导

来源：www.whmoen.com 更新时间：2020-08-03

MEJB-902F 微机继电保护测试仪试验指导
下面仅以“低周动作值测试”为例，详细说明具体的试验方法
1.接线方法
测试仪三相电压UA、UB、UC接保护三相电压，测试仪UN接保护的UN；测试仪开入量A、B分别接保护的第一轮和第二轮甩负荷开出引线的一端，另一端短接后接测试仪开入量的公共端；zui后接上装置的工作电源（如果装置需要直流工作电源，可以从测试仪后面板的独立直流电源引接）。
2.选择
打开“频率及高低周保护”测试�？椋≡瘛暗椭鼙；ぁ辈馐远韵蟮摹岸髌德省辈馐韵钅浚�
3.设置

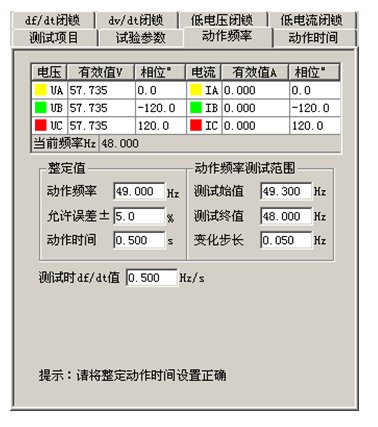

切换到“动作频率”测试界面，设置试验数据，如右图所示：

4.整定值
按照保护的定值单或保护实际整定的定值设置。该设置项在试验期间只起参考作用，不影响试验结果。
5.动作频率测试范围
“测试始值”必须大于保护整定动作频率，并且“测试终值”必须小于整定动作频率。“变化步长”依据对试验的精度要求而定，一般按默认的0.05Hz设置即可。
6.测试时df/dt值
指频率下降过程中第一阶段的均匀变频速率，df/dt值应小于保护整定的闭锁值。
7.变频步长
指第二阶段逐格变频的“变化步长”，该值越小能使测试的精度越高。
8.动作时间
整定动作时间。第二阶段逐格变频的时间间隔等于该值加0.2秒。该值如果设置太�。锌赡芑崾贡；ぴ谝桓霰淦凳奔浼涓裟诶床患岸鳎矢弥涤φ飞柚�。
9.开始试验按钮
检查试验参数均设置正确后，即可开始试验。试验期间，界面上的“当前频率Hz”栏可以观察到当前测试仪输出的实时频率。测试仪未输出电压时，保护上的“异常”灯会亮。当测试仪输出的频率小于保护的“启动值”时，保护上“启动”灯亮，即启动低周动作元件。
试验的过程如下：输出50Hz电压电流，经过变化前延时——频率以df/dt速率均匀下滑至“测试初值”——按“变化步长”以“整定动作时间”＋0.2秒的时间间隔逐格下降频率并记录是否保护动作。
