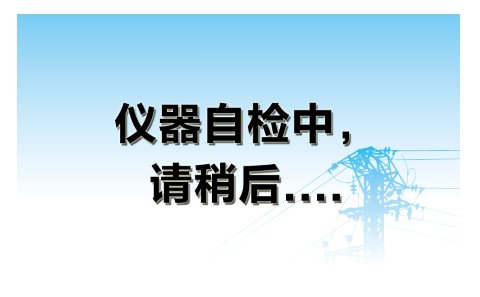

仪器自检界面
仪器相关初始化完成后，将进行内部的自检，如图2所示。
图 2
6.3 主菜单

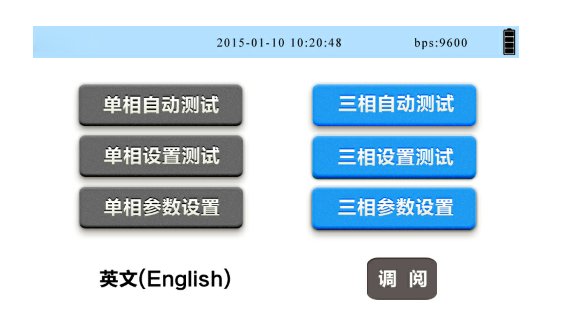

仪器自检完成后，会自动进入到主菜单，如图3所示。
图 3
主菜单主要分为 测试操作选项局域、时间显示区域、提示信息显示区域、 语言修改按键、调阅历史记录按键 五个部分。
A）测试操作选项局域：
<单相自动测试> :仪器自动进行单相测试，无需输入参数。
<单相设置测试> ：根据<单相参数设置>里已设置好的参数进行测试。
<单相参数设置> : 对<单相设置测试>进行测试相关参数的输入菜单。
<三相自动测试> :仪器自动进行三相测试，无需输入参数。
<三相设置测试>：根据<三相参数设置>里已设置好的参数进行测试。
<三相参数设置>: 对<三相设置测试>进行测试相关参数的输入菜单。
B）时间显示区域：
显示当前的万年历信息，格式如：2015-01-20 10:20:48 。点击此处的时间，可以进入时间修改菜单，对当前的万年历时间进行修改。
C）提示信息区域：
当前界面显示的提示信息为RS485通信口的波特率值。
D）语言修改按键：
点击语言修改按键（中英文切换），可以实时的切换仪器显示的语言。
E）调阅历史记录按键：
点击调阅历史记录按键，可以进入历史记录界面，方便查看相关测试记录的操作。
6.4 自动测试

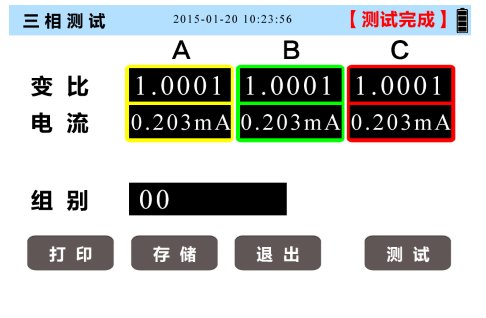

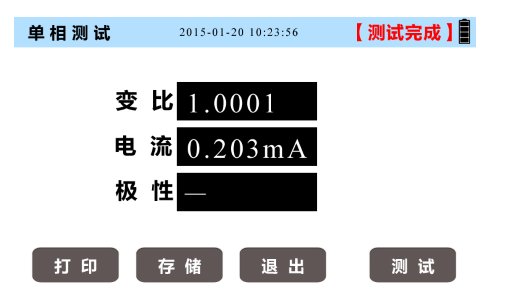

仪器可以进行单相和三相的自动测试，无需输入参数。当仪器测试过程中，右上角会提示【正在测试】，测试完成后会提示【测试完成】，单相自动测试界面如图4，三相自动测试界面如图5。
图 4
图 5
6.5 带参数的测试
<单相参数设置> :
点击主菜单面板上的此<单相参数设置>按键，仪器将进入<单相设置测试>的相关参数设置，如图6所示。
图 6
其中：
试验电压：当仪器为交流供电时，有160V和10V两个选项。当仪器为直流供电时，仪器根据负载大小自动调整测试电压值。
高压电压：变压器高压侧额定电压。
低压电压：变压器低压侧额定电压。
分接总数：变压器高压分接个数。
分接间距：变压器等分接间距。
设备编号：被测设备的编号。
注：① 正确的输入变压器的高压电压、低压电压、分接总数、分接间距这四个数据后，测量结果会自动显示分接位置数和此分接的误差值。
② <单相设置测试>所需的参数是在此处进行设置的，如果多次测试所需的参数相同，即可不进入参数设置菜单，直接点击<单相设置测试>按键进行测试。

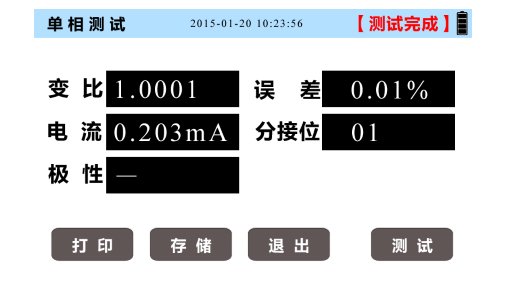

参数设置完成后，点击右下角的测试键，即可进行测试，测试的结果和<单相设置测试>相同，如图7。
图 7
<三相参数设置> :

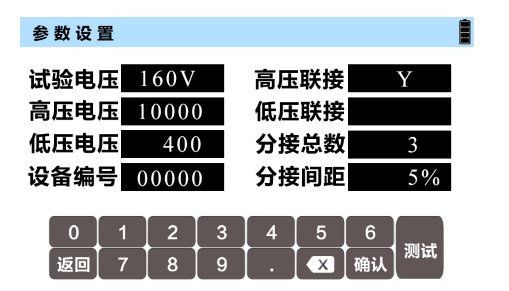

点击主菜单面板上的<三相参数设置>按键，仪器将进入<三相设置测试>的相关参数设置，如图8。
图 8
其中：
试验电压：当仪器为交流供电时，有160V和10V两个选项。当仪器为直流供电时，仪器根据负载大小自动调整测试电压值。
高压电压：变压器高压侧额定电压。
低压电压：变压器低压侧额定电压。
分接总数：变压器高压分接个数。
分接间距：变压器等分接间距。
设备编号：被测设备的编号。
高压联接：选择高压侧的联接方式，选项如下：
Y，YN，D，Z
低压联接：选择高压侧的联接方式，选项如下：
Y，YN，D，Z
(此选项仅适用于八柱和八柱带电池型，六柱和六柱带电池此项不可选)
注：① 正确的输入变压器的高压电压、低压电压、分接总数、分接间距这四个数据后，测量结果会自动显示分接位置数和此分接的误差值。
② <三相设置测试>所需的参数是在此处进行设置的，如果多次测试所需的参数相同，即可不进入参数设置菜单，直接点击<三相设置测试>按键进行测试。

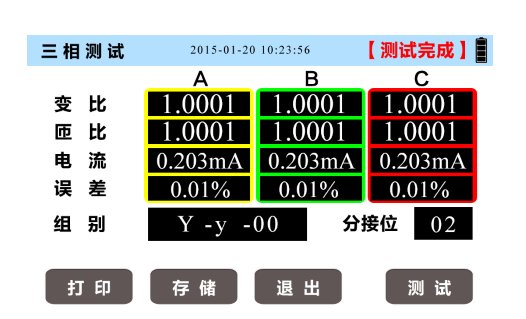

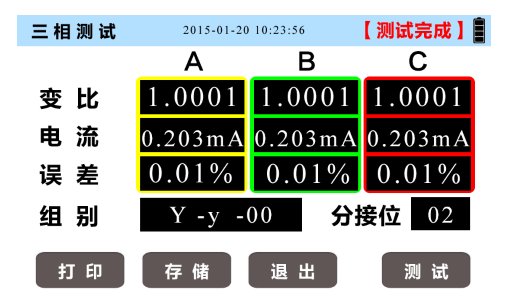

参数设置完成后，点击右下角的测试键，即可进行测试，测试的结果和<三相设置测试>相同，八柱和八柱带电池型如图9，六柱和六柱带电池型如图10。
图 9
图 10
6.6 历史记录界面

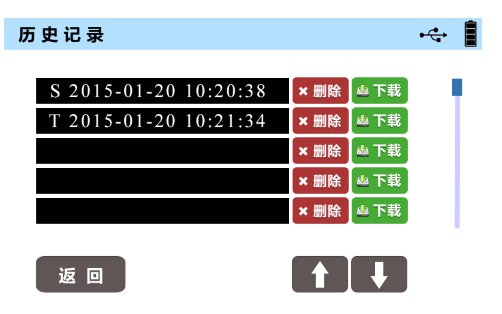

选择主菜单的<调阅>键，即可进入历史记录界面，如图11所示：
图 11
仪器共可以存储50组数据，每屏显示5组数据目录，共10屏。用户可以通过“↑”“↓”来翻动屏幕，同时右面的蓝色进度条提示当前的滚屏位置。当数据存满50组时，zui新的数据会覆盖掉zui旧的数据。每组数据可以分别进行数据的删除和导出到USB设备。
目录由数据类型和数据测试时间组成，例如：S 2015-01-20 10:20:38，其中S标示这组测试数据是单相测试的数据，如果测试的数据是三相测试数据，则为T。后面的时间标示的是测试数据时的时间。单击目录上的数据即可进入具体的数据显示页面，例如：单相自动测试的记录页面如图12.
在查看记录的页面，也可以通过按“打印”来进行当前数据的打印。
