油浸式试验变压器工作原理

来源：更新时间：2020-08-12

MEYD油浸式试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为

380V)电源接入METC-M(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，

经操作箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至MEYD、TDM(G)试验变

压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

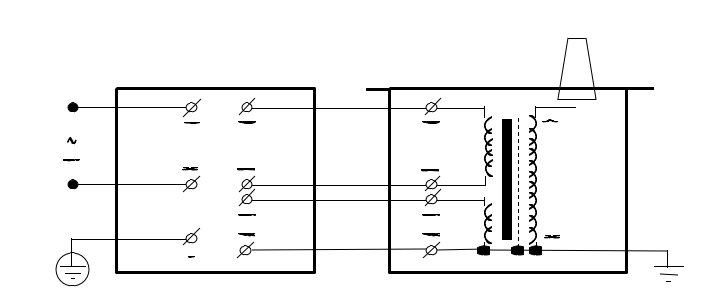

1、单台MEYD试验变压器的工作原理图见图3

图3：单台MEYD油浸式试验变压器原理图
2、单台TDM(G)试验变压器的工作原理图见图4，图中高压套管中装有高压硅堆，串接在高压回路中

作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出

状态；取消短路杆时，作为直流输出状态。
图4：单台TDM(G)交直流试验变压器原理图
图中：D—短路杆 VD—高压硅堆

图5：三台试验变压器串级接线原理图

图中：P—容量(kVA) V—电压(kV) G1、G2—绝缘支架
3、三台试验变压a器串级获得更高电压的接线原理见图5。串级高压试验变压器有很大的优越性，

因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和

安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器

单独使用。整套装置投资�。檬祷�。图5中，在第一级和第二级的每个单元试验变压器中都有一个励

磁绕组A1、C1和A2、C2。在三台串级试验变压器基本原理中，低压电源加在试验变压器Ⅰ的初级绕组

a1x1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕

组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变

压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验

变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1V、2V

、3V；其额定容量分别为3P、2P、1P。
