MOEORW-8570P电能质量测试系统

执行标准：GB/T 15945-2008、GB/T 18481-2001
产品别称：电能质量测试系统、电能质量分析仪、手持式电能质量分析仪、谐波分析仪、掌上式电能质量分析仪、电能分析仪
产品特性：
※电压：0-900V;
※频率：42.5－69Hz；
※功率：有功0.01W、无功0.01Var；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

电能质量测试系统

产品用途
     是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试电能质量测试系统。
    该电能质量测试系统支持50Hz/60Hz电网工频系统测量，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数，具备高级电能质量测量功能，同时提供了专业的上位机分析软件进行二次分析，为用户提供更准确的电力故障诊断分析。
    配备高精度、高线性度的电压互感器和钳形电流互感器，使仪器对各种参量的测量精度更高，同时现场接线简便。采用进口大屏幕彩色液晶作为显示器，触摸屏操作，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。电能质量测试系统内置大容量掉电不丢失数据存储器，可将现场测试数据海量保存，为上位机软件的分析提供可靠的现场数据。

 ◆电能质量测试系统产品特点
     1、多通道测量：4个电压通道、4个电流通道同时测量。
    2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；
    3、可测量2-64次的电压谐波和电流谐波含量；
    4、可测量总谐波畸变率；
    5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；
    6、可测量正序电压、负序电压、零序电压、电压不平衡度；
    7、可测量正序电流、负序电流、零序电流、电流不平衡度；
    8、暂态参量测量功能，具备电压骤升骤降事件记录功能，并同时启动自动录波功能，将所发生事件的发生时间和实际波形记录下来；
    9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；
    10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行错接线检查；
    11、选配大钳表可以进行低压电流互感器的变比和角差测量；
    12、谐波含量可以柱状图的形式显示，视觉效果良好；
    13、内置大容量数据存储器，（存储间隔1秒－1000分钟可�。┌�1分钟的时间间隔可连续存储18个月以上；
    14、10寸大屏幕彩色液晶屏显示器1280×800；
    15、电容屏触摸操作，简便易学；
    16、支持鼠标操作，适应不同习惯的操作人员；
    17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；
    18、谐波含有率国标查询功能，可对国标允许值进行查询；
    19、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。
    20、数据可以存储U盘，以便历史查询。
    21、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；
    22、分析软件可按照国标要求生成专业的电能质量分析报表；
    23、电能质量测试系统尺寸小、重量轻、携带方便；
    24、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；

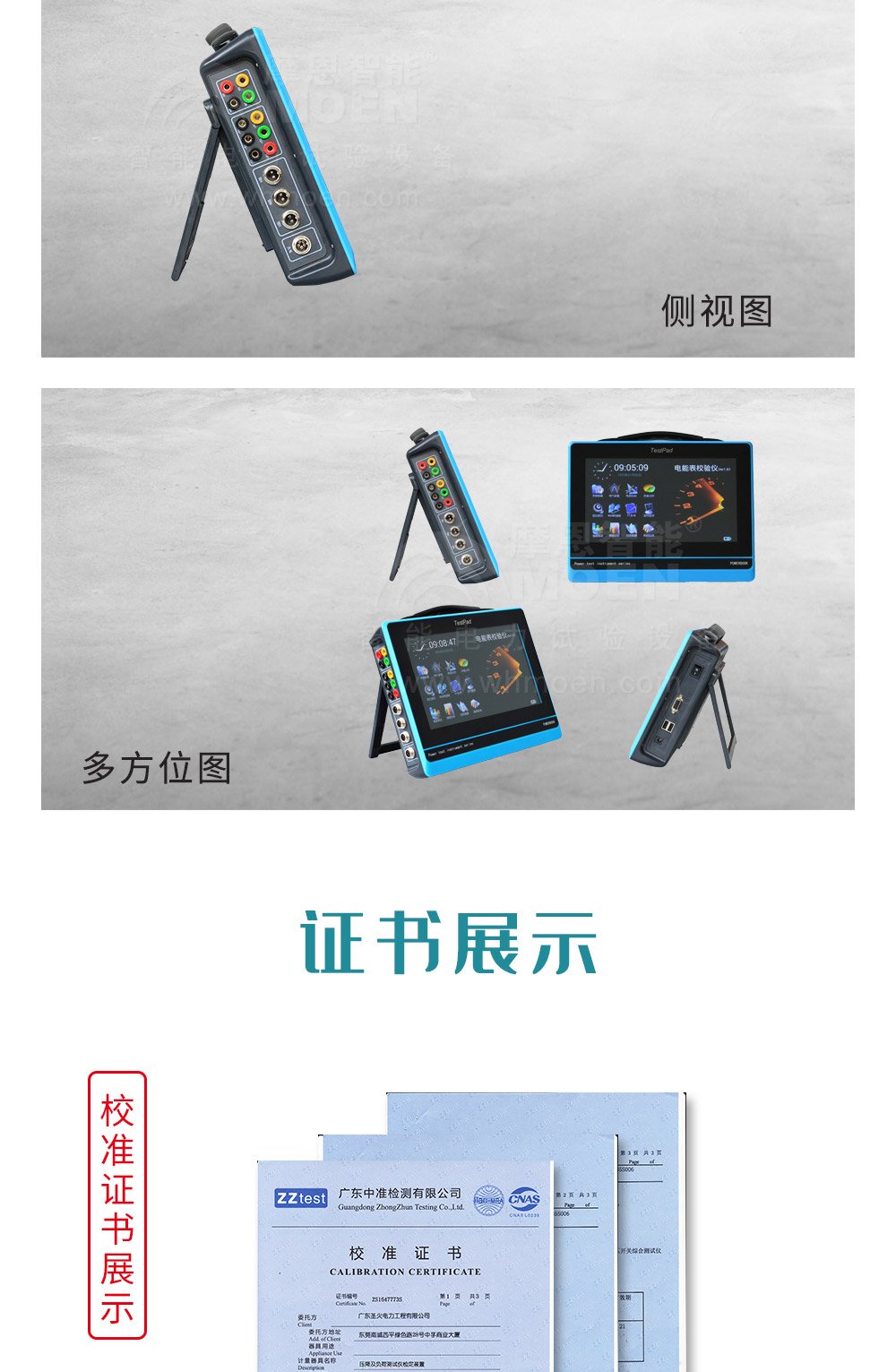

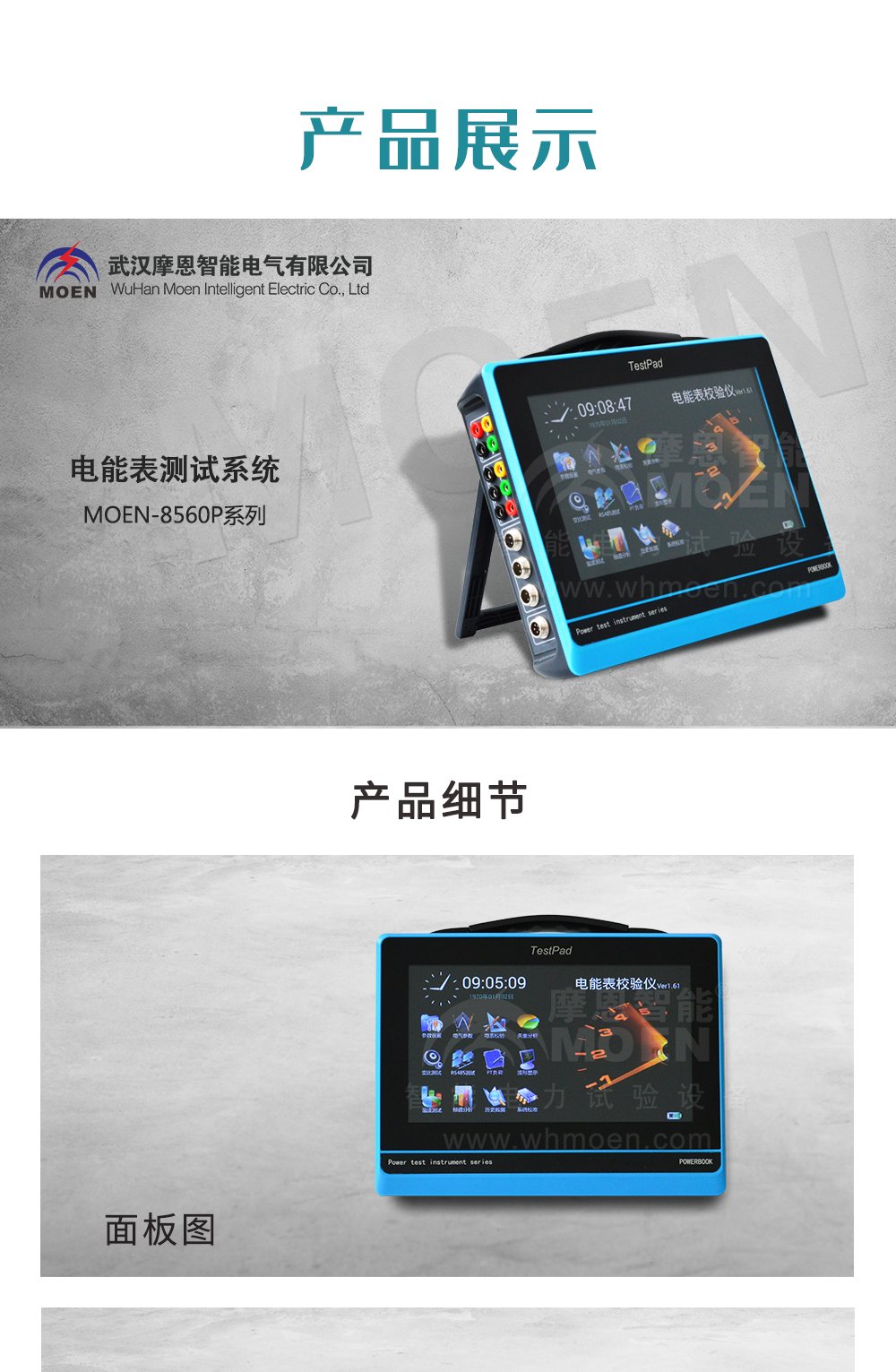

电能质量测试系统产品展示电能质量测试系统侧面图电能质量测试系统软件证书电能质量测试系统质量管理电能质量测试系统生产车间
◆电能质量测试系统技术参数


项目

参数

测量通道数

四通道电压、四通道电流

测量范围

电压

0-900V

电流

小钳表：口径8mm，0-5A-25A(标配)

中号钳表：口径50mm，10-100-500A(选配)

大号钳表：口径125×50mm，40-400-2000A(选配)

相角

0.000－359.999°

频率

42.5－69Hz

分辨率

电压

0.001V

电流

0.0001A

相角

0.001°

功率

有功0.01W、无功0.01Var

频率

0.0001Hz

电压有效值精度

≤0.1%

电流有效值偏差

≤0.3%

相角误差

≤0.1°

功率偏差

≤0.5%

频率测量精度

≤0.01Hz

谐波测量次数

2－64次

电压谐波偏差

谐波大于1%标称值时：≤1%读数

谐波小于1%标称值时：≤0.05%标称电压值

电流谐波偏差

谐波大于3%标称值时：≤1%读数+CT精度

谐波小于3%标称值时：≤0.05%电流量程

电压不平衡度精度

≤0.2%

电流不平衡度精度

≤0.5%

长闪变测量时间

10分钟

短闪变测量时间

2小时

闪变测量偏差

≤5%

显示屏

1280×800、彩色宽温液晶屏

充电电源

AC220V±15% ；  频率 45Hz-65Hz

电池工作时间

≥8小时

功耗

＜4VA

绝缘

电压、电流输入端对机壳的绝缘电阻≥100MΩ。

工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

环境温度

-10℃～50℃

相对湿度

0-90% 无冷凝

外观尺寸

280mm×210mm×58mm（长×宽×高）

重量

2Kg
